IBR Çatı Kaplama Levhası Nedir? Profil Özellikleri ve Güney Afrika Standartları

IBR çatı kaplama levhası nedir?

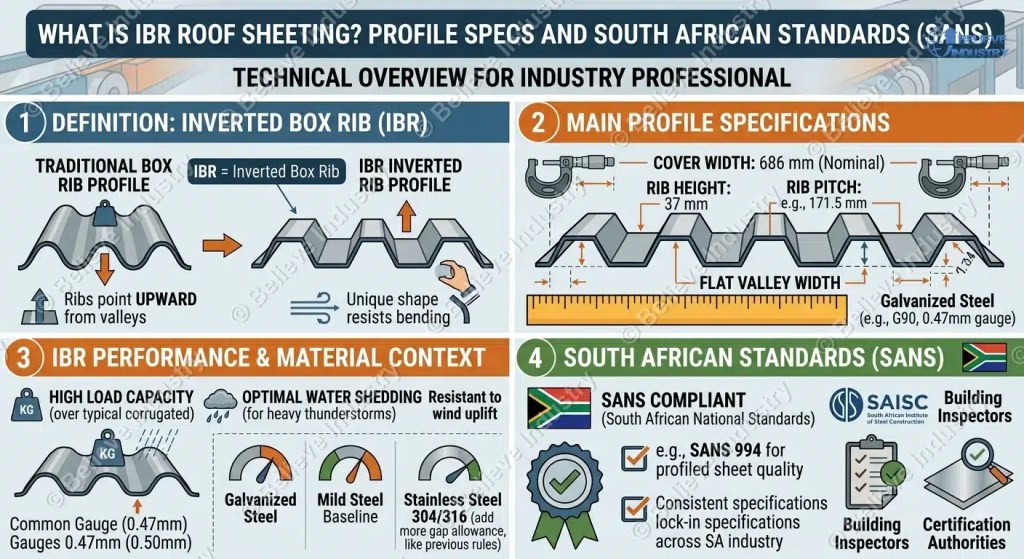

IBR çatı kaplama levhası, 686 mm genişliğinde, beş adet yamuk nervürden oluşan profilli bir metal çatı kaplama levhasıdır. Her nervür 37 mm yüksekliğindedir. Profil, genellikle 0,4 mm ila 0,8 mm kalınlığında galvanizli çelik rulodan soğuk haddelenir. IBR, 1958 yılında Güney Afrika'da ortaya çıkmıştır ve bugün Güney Afrika'da en yaygın çatı kaplama profili olmaya devam etmektedir.

IBR adı, "Ters Kutu Kaburga" anlamına gelir. "Ters" ifadesi, düz vadiden yukarı doğru bakan yamuk kaburgaları ifade eder ve kesit görünümünde sert bir kutu kesit profili oluşturur. Bu geometri, IBR levhalarına aynı malzeme kalınlığında standart oluklu sacdan daha yüksek yük taşıma kapasitesi sağlar.

Believe Industry Company 15 yılı aşkın süredir IBR rulo şekillendirme makineleri üreten firmamız, Güney Afrika, Kenya, Nijerya ve Zambiya dahil olmak üzere 20'den fazla ülkeye ürün göndermektedir.

IBR 686 profili: teknik özellikler

IBR 686 profili, Güney Afrika ve komşu pazarlarda kullanılan standart IBR sacıdır. "686" rakamı, yan bindirmeler uygulandıktan sonraki etkili kaplama genişliğini ifade eder. Toplam rulo giriş genişliği, bindirme tasarımına bağlı olarak 925 mm ile 940 mm arasındadır.

Parametre	Özellikler
Örtü Genişliği	686 mm
Kaburga Yüksekliği	37 mm
Kaburga Sayısı	5 yamuk kaburga
Kaburga Aralığı	171,5 mm (merkezden merkeze)
Vadi Sertleştirici	Her vadi için 1 takviye nervürü
Malzeme Kalınlığı	0,4 mm ila 0,8 mm
Giriş Bobini Genişliği	925-940 mm
Minimum Çatı Eğim Oranı (30 m'ye kadar açıklık)	5 derece
Minimum Çatı Eğim Oranı (30 m'den uzun açıklıklar için)	7,5 derece
Sabitleme Yöntemi (Çatı Kaplama)	Dar oluktan vida
Sabitleme Yöntemi (Duvar Kaplaması)	geniş oluklu vida

Bu profil hem çatı hem de duvar kaplama uygulamaları için uygundur. Çatılarda, bağlantı elemanları dar oluktan geçer. Duvarlarda ise geniş oluk dışa bakar ve bağlantı elemanları buradan geçer. Her 100 metrekarelik çatı alanı için, IBR 686, aynı bindirme desenine sahip standart oluklu profile göre yaklaşık 10% daha az levha kullanır. Daha az levha, daha az bağlantı elemanı, daha az işçilik ve daha hızlı kurulum anlamına gelir.

IBR nervür geometrisi açıklandı

IBR çatı kaplama levhalarının en belirleyici özelliği, trapezoidal nervür tasarımıdır. Levhanın tüm uzunluğu boyunca, her biri 37 mm yüksekliğinde beş nervür uzanır. Nervürlerin yuvarlak değil, trapezoidal olması, kesit modülünü artırır ve açıklık kapasitesini iyileştirir.

Ana kirişler arasındaki her vadide ikincil bir takviye kirişi bulunur. Bu takviye kirişi daha küçüktür, tipik olarak 2 mm ila 3 mm yüksekliğindedir, ancak rüzgar yükü ve termal döngü altında "yağ tenekesi" deformasyonunu önler. Vadi takviye kirişi olmadan, ana kirişler arasındaki geniş düz alanlar esner ve bitmiş çatıda gözle görülür dalgalanmalara neden olur.

171,5 mm merkezden merkeze nervür aralığı, dengeli bir yük dağılımı oluşturur. Bunu, yalnızca 17 mm yüksekliğe sahip 76 mm aralıklı daha dar oluklar kullanan standart oluklu profille karşılaştırın. IBR profil geometrisi, levha alanının metrekare başına yaklaşık 2,2 kat daha yüksek kesit modülü sağlar.

Güney Afrika standartları: SANS 994, SANS 121 ve SANS 10400

Güney Afrika'da satılan IBR çatı kaplama levhaları, ilgili kurum tarafından uygulanan üç temel standarda uymalıdır. Güney Afrika Standartlar Bürosu (SABS). O Ulusal Zorunlu Şartnameler Düzenleyici Kurumu (NRCS) Güney Afrika pazarında yapı malzemeleri için zorunlu şartnamelerin uygulanmasını sağlar.

SANS 994 Profilli çelik levhalar için temel şartnamedir. Boyutsal toleransları, kaplama gereksinimlerini ve mekanik özellikleri tanımlar. SANS 994'e göre, IBR 686 profil boyutları, kaplama genişliği için artı veya eksi 2 mm ve nervür yüksekliği için artı veya eksi 1 mm aralığında olmalıdır. Malzeme sınıfı, EN 10346'ya göre S350GD'ye eşdeğer olan ISQ 550'yi karşılamalıdır.

SANS 121 Sıcak daldırma galvaniz kaplamaları düzenler. IBR levhalar için minimum çinko kaplama standardı, iç bölgelerdeki uygulamalar için Z180, kıyı şeridinden 10 km içindeki kıyı bölgeleri için ise Z275'tir. Z275, levhanın her iki tarafında toplamda metrekare başına 275 gram çinko anlamına gelir.

SANS 10400 Kısım L Bu belge, çatılar için Ulusal Bina Yönetmeliklerini kapsamaktadır. Bu standart, rüzgar kaldırma direnci, su yalıtımı ve drenaj dahil olmak üzere yapısal gereksinimleri belirtir. IBR çatı kaplaması, bina konumu ve çatı geometrisine göre hesaplanan rüzgar kaldırma kuvvetlerine dayanmalıdır.

Standart	Kapsam	Temel Gereksinim
SANS 994	Profilli çelik sac	Boyutsal toleranslar, malzeme sınıfı ISQ 550
SANS 121	Sıcak daldırma galvanizleme	Z180 iç kesimler, Z275 kıyı bölgeleri
SANS 10400-L	Ulusal Bina Yönetmelikleri	Rüzgar kaldırma kuvveti, yapısal, drenaj

O IBR çatı kaplama rulo şekillendirme makinesi Bu toleranslar dahilinde profiller üretmek üzere yapılandırılmalıdır. Bobin besleme genişliği, silindir istasyon sayısı ve kesme hassasiyeti, uyumluluğu etkileyen faktörlerdir.

IBR, oluklu mukavva ve Widespan profillerinin karşılaştırılması

Güney Afrika çatı kaplama pazarında üç profil öne çıkıyor. Her biri, açıklık gereksinimlerine, bütçeye ve estetik tercihlere bağlı olarak farklı uygulamalara hizmet ediyor.

Parametre	IBR 686	Oluklu 762	Widespan 700
Örtü Genişliği	686 mm	762 mm	700 mm
Kaburga Yüksekliği	37 mm	17 mm	34 mm
Kaburga Tipi	Trapezoidal	Sinüzoidal (dalga)	Trapezoidal
Kaburga Sayısı	5	10,5 (8,5 perde)	4
Maksimum Aşık Aralığı (0,5 mm)	1,8 m	1,2 m	1,6 m
Pazar Payı (Güney Afrika)	60%+	20%	10%
Tipik Kullanım	Konut, ticari, endüstriyel	Tarımsal, düşük maliyetli konutlar	Endüstriyel depolar

IBR, güçlü yönlerini, kapsama verimliliğini ve maliyetini dengelediği için pazarda lider konumdadır. Oluklu levha Metre başına daha ucuzdur ancak daha sık aşık aralığı ve daha fazla bağlantı elemanı gerektirir. Geniş alan Endüstriyel uygulamalarda IBR ile rekabet eder ancak daha küçük bir pazar payına sahiptir.

O 686 IBR sac rulo şekillendirme makinesi Güney Afrika ve daha geniş Afrika pazarlarını hedefleyen müşteriler tarafından en sık sipariş edilen profil makinesidir.

Malzeme özellikleri ve bobin gereksinimleri

IBR çatı kaplama levhaları üç ana malzeme türünden üretilir. Temel malzeme, SANS 121 standardına göre çinko kaplamalı galvanizli çeliktir (GI). Galvalume (GL), korozyon direncini artırmak için alüminyum-çinko alaşımlı bir kaplama ekler. Önceden boyanmış galvanizli (PPGI) ise estetik bir görünüm için galvanizli tabanın üzerine renkli bir kaplama uygular.

Malzeme Türü	Kaplama	Tipik Kalınlık	En İyisi İçin
Galvanizli (GI)	Z180-Z275 çinko	0,4-0,8 mm	Standart çatı kaplaması, iç kesimler
Galvalum (GL)	AZ150 alüminyum-çinko	0,4-0,6 mm	Kıyı, endüstriyel
Önceden boyanmış (PPGI)	Z180 + polyester boya	0,4-0,6 mm	Konut, ticari

Güney Afrika pazarı için, bobin giriş genişliği 925 mm ile 940 mm arasında olmalıdır. 1000 mm veya 1250 mm'lik Avrupa standart bobinleri, önce dilimlenmeden doğru IBR 686 profil boyutlarını üretmeyecektir. çatı levhası rulo şekillendirme makinesi Bobin açıcı ve besleme kılavuzu, SA standartlarına uygun genişlikleri kabul etmelidir.

ISQ 550 (akma dayanımı 550 MPa) malzeme sınıfı, profilli sac levhalar için Güney Afrika standardıdır. Bu, EN 10346 kapsamındaki S350GD veya ASTM A653 Grade 50'ye eşdeğerdir. Daha düşük sınıflar, SANS 994 mekanik özellik gereksinimlerini karşılamayacaktır.

IBR 686 ile IBR 890 karşılaştırması

Piyasada iki farklı IBR çeşidi bulunmaktadır. IBR 686 standart profildir. IBR 890 ise aynı nervür yüksekliği ve geometrisiyle daha geniş bir kaplama genişliği sunar.

Parametre	IBR 686	IBR 890
Örtü Genişliği	686 mm	890 mm
Kaburga Yüksekliği	37 mm	37 mm
Kaburga Sayısı	5	5
Giriş Bobini Genişliği	925-940 mm	1150-1200 mm
Pazar Benimsenmesi	Baskın (60%+)	Niş (5%'nin altında)
En İyisi İçin	Standart SA çatı kaplaması	Daha geniş kapsam, daha az sayfa

IBR 890, IBR 686'ya göre levha başına 30% daha fazla alanı kaplar. Bu, daha az levha, daha az bağlantı elemanı ve geniş çatı alanları için daha hızlı kurulum anlamına gelir. Dezavantajı ise doğrusal metre başına daha yüksek rulo maliyeti ve Afrika'da 1150 mm ve üzeri genişlikte rulo stoklayan daha az tedarikçi olmasıdır.

O 890 IBR sac rulo şekillendirme makinesi 686 varyantına göre daha az sipariş edilmektedir. Çoğu Afrikalı alıcı, bobin bulunabilirliği ve yüklenicilerin standart profili tercih etmesi nedeniyle IBR 686'yı tercih etmektedir.

IBR'nin Afrika çatı pazarlarına neden hakim olduğu

IBR, Güney Afrika profilli çelik çatı kaplama pazarında 601.000 tonun üzerinde bir paya sahip. Bu hakimiyeti açıklayan çeşitli faktörler bulunmaktadır.

Öncelikle, IBR özellikle Afrika koşulları için geliştirilmiştir. 37 mm'lik nervür yüksekliği, Highveld'de sık görülen şiddetli yaz fırtınaları sırasında mükemmel su tahliyesi sağlar. Trapezoidal geometri, oluklu profilden daha iyi rüzgar kaldırma direnci gösterir; bu da Cape Town ve Durban gibi fırtınalar sırasında rüzgar hızlarının 120 km/saati aştığı kıyı bölgelerinde önemlidir.

İkinci olarak, SANS 994 standardizasyonu, Güney Afrika'daki her müteahhit, tedarikçi ve bina denetçisinin IBR 686'yı tanıdığı anlamına gelir. Cashbuild, Build It ve Builders Warehouse gibi inşaat malzemesi zincirleri, standart uzunluklarda IBR levhaları stoklamaktadır. Güney Afrika Çelik Yapı Enstitüsü (SAISC) IBR profilleri için tasarım tabloları ve yükleme verileri yayınlayarak sektör genelinde spesifikasyon tutarlılığını güçlendirir. Bu ekosistem etkisi, profil spesifikasyonunu kalıcı hale getirir.

Üçüncüsü, IBR, Afrika inşaat bütçeleri için en iyi maliyet-mukavemet oranını sunmaktadır. 0,47 mm kalınlığındaki bir IBR levha, aşıklar arasında 1,5 metre açıklık sağlar. Aynı kalınlıktaki oluklu levha ise sadece 1,0 metre açıklık sağlar. Daha az çelik yapı, daha düşük toplam proje maliyeti anlamına gelir.

Dördüncüsü, IBR hem çatı hem de duvar kaplaması için uygundur. İnşaatçılar tüm bina cephesi için aynı profili kullanır, bu da tedariki basitleştirir ve israfı azaltır. IBR çatı levhası üretim makinesi Aynı rulo setinden hem çatı hem de duvar levhaları üretiyor.

IBR levhalarının üretimi

IBR çatı kaplama levhaları soğuk haddeleme yöntemiyle üretilir. Düz galvanizli rulo, bir makineye beslenir. rulo şekillendirme makine hattı 18 ila 22 adet kademeli silindir istasyonu ile. Her istasyon, nihai IBR profili ortaya çıkana kadar metali hafifçe büker. Isı yok, kaynak yok, kesit kesimi yok.

O rulo şekillendirme işlemi Sürekli çalışır. Bobinler bir uçtan girer, bitmiş IBR levhalar diğer uçtan çıkar. Hidrolik bir makas, hat çalışmaya devam ederken levhaları boyuna keser. Standart üretim hızları dakikada 10 ila 12 metre arasında değişir ve 8 saatlik bir vardiyada yaklaşık 3.000 doğrusal metre üretilir.

Hem IBR hem de oluklu profil üreten üreticiler için, çift katmanlı rulo şekillendirme makinesi Tek bir çerçeve üzerine iki rulo seti istifler. Profil değiştirme işlemi 5 ila 15 dakika sürer. Bu kurulum, birden fazla profil çeşidi bulunduran hırdavat zincirlerine hizmet veren tedarikçiler için uygundur.

IBR üretimi için ekipman değerlendiriyorsanız, bizim IBR sac rulo şekillendirme makinesi satın alma kılavuzu Makine özelliklerini, üretim oranlarını ve tedarikçi karşılaştırmasını ayrıntılı olarak ele almaktadır.

IBR Çatı Kaplama Levhaları Hakkında Sıkça Sorulan Sorular

Çatı kaplamasında IBR ne anlama gelir?

IBR, Ters Kutu Kaburga anlamına gelir. Bu isim, düz sacın oluğundan yukarı doğru uzanan ve kesitte ters kutu şekli oluşturan beş yamuk kaburgaya atıfta bulunur. Bu profil 1958 yılında Güney Afrika'da tanıtılmıştır.

IBR 686 çatı kaplama levhasının kaplama genişliği nedir?

IBR 686, yan bindirmeler uygulandıktan sonra 686 mm'lik etkili bir kaplama genişliğine sahiptir. Giriş rulo genişliği 925 mm ile 940 mm arasındadır. Rulo genişliği ile kaplama genişliği arasındaki fark, nervürlere şekil verilen malzemeyi ve üst üste binen yan bindirmeleri hesaba katar.

Akordiyon Tab Başlığı 3

IBR çatı kaplama levhaları, 30 metreye kadar olan çatı açıklıkları için minimum 5 derecelik bir eğime ihtiyaç duyar. 30 metreyi aşan açıklıklar için minimum eğim 7,5 dereceye yükselir. Bu gereksinimler SANS 10400 Bölüm L'de belirtilmiştir.

IBR ile oluklu çatı kaplama levhaları arasındaki fark nedir?

IBR, 686 mm kaplama genişliğinde 37 mm yükseklikte beş adet yamuk nervür içerir. Oluklu profil ise 762 mm kaplama genişliğinde 17 mm yükseklikte sinüzoidal dalgalar kullanır. IBR, 0,47 mm kalınlıkta 1,5 metrelik bir açıklık sağlarken, aynı kalınlıkta oluklu profil 1,0 metrelik bir açıklık sağlar. IBR, levha başına daha pahalıdır ancak daha geniş aşık aralığı sayesinde toplam yapı maliyetini düşürür.

IBR çatı kaplama malzemeleri için hangi SANS standartları geçerlidir?

Üç standart geçerlidir. SANS 994, boyutlar ve malzeme kalitesi de dahil olmak üzere profilli çelik sac özelliklerini kapsar. SANS 121, sıcak daldırma galvaniz kaplamaları düzenler ve iç bölgeler için Z180, kıyı bölgeleri için ise Z275 gerektirir. SANS 10400 Bölüm L, Ulusal Bina Yönetmelikleri kapsamında çatılar için yapısal gereksinimleri ele alır.

IBR çatı kaplamasında hangi malzeme kalınlığı kullanılır?

IBR çatı kaplama levhaları 0,4 mm ile 0,8 mm arasında değişen kalınlıklarda üretilmektedir. En yaygın kalınlıklar konut çatıları için 0,47 mm ve ticari ve endüstriyel uygulamalar için 0,5 mm'dir. SANS 994 gereksinimlerini karşılamak için malzeme sınıfının ISQ 550 (akma dayanımı 550 MPa) olması gerekir.

IBR levhalar duvar kaplaması olarak kullanılabilir mi?

Evet. IBR profili hem çatı hem de duvar kaplaması için uygundur. Duvar uygulamalarında, geniş oluk dışa bakar ve bağlantı elemanları geniş oluktan geçer. Çatı ve duvarlar için aynı profili kullanmak, tedariki basitleştirir ve inşaat projelerinde malzeme israfını azaltır.

IBR 686 profilini üretmek için ne kadar bobin genişliğine ihtiyaç vardır?

IBR 686 profilinin SANS 994 boyut toleranslarına uygun olarak üretilmesi için giriş bobin genişliğinin 925 mm ile 940 mm arasında olması gerekir. 1000 mm veya 1250 mm'lik standart Avrupa bobinleri, rulo şekillendirmeden önce dilimlenmeyi gerektirir. Rulo şekillendirme makinenizin açıcı ve besleme kılavuzunun SA spesifikasyonlu bobin genişliklerini kabul ettiğini doğrulayın.
