Klip-Lok Çatı Sac Rulo Şekillendirme Makinesi

Kısa cevap: Klip-Lok çatı sacı profil haddeleme makinesi, 0.42 ile 0.60 mm arası galvanizli veya ön boyalı ruloyu 700 mm ya da 406 mm net kaplama genişliğinde gizli bağlantılı bir çatı profiline dönüştürür. Makine geniş tabanları ve derin nervürleri şekillendirir, KL70 klipsine kilitlenen erkek nervürün tırnaklarını büker ve her sacı çatının istediği uzunlukta keser. Believe Industry bu hatları 32 şekillendirme istasyonu, 15 kW ana motor, 5 t rulo açıcı ve 10 ile 15 m/dk arası çalışma hızıyla üretir.

Bir Klip-Lok makinesi ne üretir

Klip-Lok, belirgin nervürlü ve nervürler arasında düz taban bulunan geniş kaplamalı bir çatı sacıdır. Sac alttan paslanmaz klips ile sabitlenir, bu yüzden çatı yüzeyinde vida başı görünmez. Bu tek ayrıntı profilin geri kalanını belirler.

Yüzeyi delen bağlantı olmadığı için su vida pulunun çevresinden giremez. Isıl hareketi sabit bir vidayla zorlamak yerine klips karşılar. Taban temiz ve düz kalır, mimarların bu profili sacın alt yüzü tavan olarak göründüğünde seçmesinin nedeni budur.

Makineyi iki sayı yönetir. Kaplama genişliği rulo genişliğini belirler. Nervür yüksekliği ve aralığı istasyon sayısını belirler.

Klip-Lok 700 ve Klip-Lok 406 bir bakışta

Özellik	Klip-Lok 700	Klip-Lok 406
Net kaplama genişliği	700 mm	406 mm
Kaburga yüksekliği	40 mm (yüksek mukavemetli versiyonda 43 mm)	41 mm
Nervür aralığı	233.3 mm	203 mm
Ana metal kalınlığı	0.42 mm veya 0.48 mm	0.48 mm
Metrekare ağırlığı	0.42 mm için 4.61 kg, 0.48 mm için 5.24 kg	5.56 kg
Minimum çatı eğimi	0.42 mm için 2 derece, 0.48 mm için 1 derece	1 derece
Bobin genişliği	940 mm	610 mm
Tipik kullanım	Endüstriyel ve ticari çatılar, uzun yüzeyler, düşük eğim	Konut çatıları, sundurmalar, kısa açıklıklar, duvar kaplaması

406 profil metre başına daha az çelik taşır ama 294 mm daha az çatı kaplar, bu yüzden metrekare başına daha fazla sac harcanır. 1.000 m2 çatıda 700 profil sac sayısından yaklaşık yüzde 40 tasarruf sağlar, ilk kez alım yapanların çoğunun 700 seçmesinin nedeni budur.

Klip-Lok 700, 406 ve Klip-Tite

Klip-Lok adı altında üç profil var ve birbirlerinin yerine geçmezler. Bir merdane seti bunlardan biri için işlenir. Çizimi onaylamadan önce pazarınızda hangisinin gerçekten üretildiğini sorun.

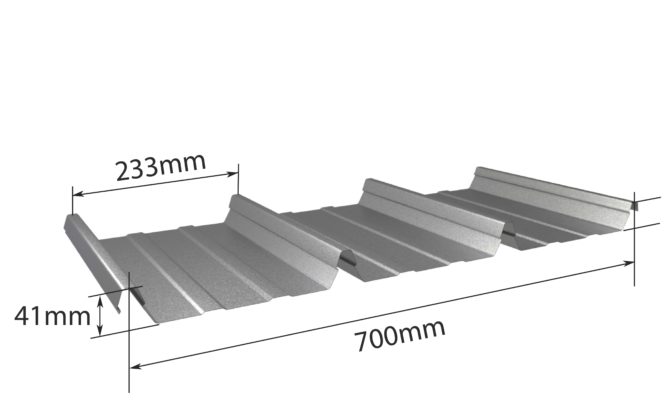

700 sacı kaplama boyunca 233.3 mm aralıkla dört trapez nervür taşır. Erkek nervürün yan bindirmede çift yönlü pozitif kilit sağlayan tırnakları vardır ve her taban iki boyuna sertleştirme nervürü taşır. Bu sertleştiriciler sacın aşıklar arasında 1.500 mm veya daha fazla açıklık geçmesini ve dalgalanmamasını sağlar. Profilin orijinal çizimleri için LYSAGHT 700 kesitini yayımlıyor.

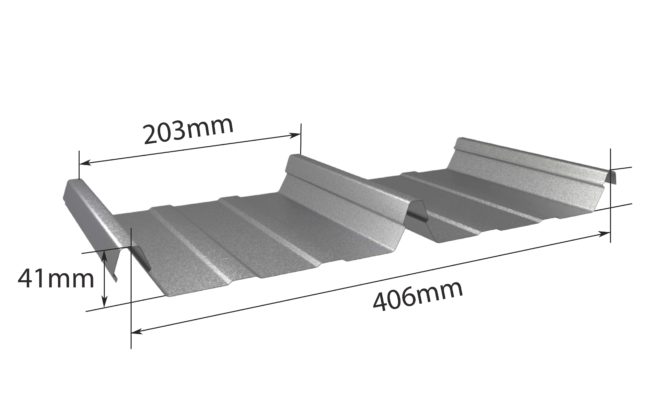

406 sacı aynı kilit geometrisini daha kısa tabanda kullanır. 700 mm tabanın fazla geniş göründüğü garaj, sundurma ve konut çatıları için profildir. Makine tarafında fark rulo genişliği, merdane seti ve daha kısa mildir, farklı bir gövde değildir.

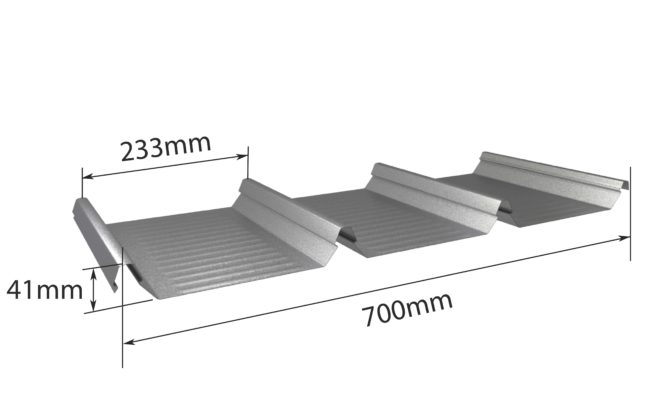

Klip-Tite aynı ailedendir ve en çok 406 ile karıştırılır. Nervürü ve klipsi farklıdır, bu yüzden 406 merdane seti onu üretmez. Aynı kilit mantığı daha geniş ailede de geçerlidir: dik dikişli çatı haddeleme makinesi .

Gizli klips sacı nasıl tutar

KL70 klipsi sac gelmeden önce iki vidayla aşığa sabitlenir. Sonra sac klipsin üzerine bastırılır ve erkek nervür klipse kilitlenir. Metrekare başına yaklaşık 1.5 klips gerekir, yani 1.000 m2 çatı yaklaşık 1.500 klips alır.

Klips üç işi birden yapar. Sacı rüzgar emmesine karşı tutar. Bağlantıyı hava yüzeyinden uzak tutar. Ve çatı ısınıp soğurken sacın kaymasına izin verir, tek bir sacın 20 m veya daha fazla genleşme derzi olmadan gitmesini bu sağlar.

Minimum eğimin önemli olmasının nedeni bu harekettir. Klip-Lok 700, 0.48 mm'de 1 derece ve 0.42 mm'de 2 derece için sınıflandırılmıştır. Bu eğimlerin altında yan bindirme ıslanır ve ne kadar klips basıncı olursa olsun düzeltmez.

Sahada sac üzerine basılarak yerleştirilir, vidalanmaz. İki montajcı düz bir çatıda günde 200 ile 300 m2 döşer.

Klip-Lok hattında neler var

Klip-Lok çatı sacı profil haddeleme makinesi rulodan sac istifine uzanan düz bir sıradır. Her parça 940 mm rulo ve 0.6 mm için boyutlandırılır, bu 610 mm dar hattan daha ağır bir çekiştir.

1. Rulo açıcı. Manuel veya hidrolik, standart 5 t kapasite. Rulo iç çapı 500 ile 650 mm, dış çapı 1.500 mm'ye kadar.
2. Besleyici ve kılavuz. Şeridi merkezde tutar, böylece nervürler her sacda aynı yere gelir.
3. Haddeleme gövdesi. 700 hattında 32 istasyon. Gövde kaynaklı çelik, miller 75 mm dolu.
4. Kesme ünitesi. Şekillendirme sonrası uçan makas, pnömatik veya hidrolik. Tabandan keser, böylece kesim kenarı düz çıkar.
5. Hidrolik ünite. Makası ve bazı yapılarda rulo açıcıyı çalıştırır.
6. Kontrol paneli. Dokunmatik HMI ekranlı PLC. Uzunluk, parti sayısı ve hız ekrandan ayarlanır.
7. Çıkış masası veya istifleyici. Standart manuel toplama masası, opsiyonel otomatik istifleyici.

Pnömatik makas daha ucuzdur ve yaklaşık 0.6 mm'ye kadar yeterlidir. Sacın tabanda çapaksız kesilmesi gerekiyorsa yönlendirilmiş bıçaklı hidrolik makas daha iyi bir yapıdır. İkisi de şekillendirmeden sonra keser, bu yüzden uzunluk kontrolörden ayarlanır.

Ana teknik parametreler

Parametre	Klip-Lok 700 hattı	Klip-Lok 406 hattı
Bobin genişliği	940 mm	610 mm
Rulo sac kalınlığı	0.40 ile 0.60 mm	0.40 ile 0.60 mm
Bobin ağırlığı	5 t	5 t
Rulo iç / dış çapı	500 ile 650 mm / maks 1.500 mm	500 ile 650 mm / maks 1.500 mm
Şekillendirme istasyonu	32	26 ile 28
Ana motor	15 kW	11 kW
Kalıplama hızı	10 ile 15 m/dk	10 ile 15 m/dk
Merdane malzemesi	ASTM 1045, su verilmiş, 0.05 mm krom kaplı	ASTM 1045, su verilmiş, 0.05 mm krom kaplı
Mil	75 mm dolu, ASTM 1045	65 mm dolu, ASTM 1045
Tahrik	Zincir ve redüktör	Zincir ve redüktör
Kesim	Şekillendirme sonrası uçan makas, pnömatik veya hidrolik	Şekillendirme sonrası uçan makas
Kontrol	Dokunmatik HMI ekranlı PLC	Dokunmatik HMI ekranlı PLC
Uzunluk toleransı	±2 mm	±2 mm
Profil toleransı	Kaplama genişliğinde ±0.5 mm	Kaplama genişliğinde ±0.5 mm

12 m/dk hızda 6 m'lik sac makastan 30 saniyede bir çıkar. Sac uzunluğunu makine değil nakliye sınırlar. 40 fitlik konteyner yaklaşık 11.8 m alır, bu yüzden daha uzun yüzeyler uç bindirmeli iki sac olarak gönderilir ve o bindirme düz bir örtüşme değil LOK-KLIP eklemi gerektirir.

Rulo, kaplama ve profilin arkasındaki standartlar

Profil Avustralya çeliği etrafında çizildi, bu yüzden beklediği rulo AZ150 çinko-alüminyum kaplamalı G550'dir. Bu 550 MPa akma ve 150 g/m2 kaplama demektir. 250 MPa yumuşak çelik rulo aynı merdanelerden geçer ve sac oluşturur, ama yük tablosundaki açıklıkları taşımaz ve üzerine basıldığında göçer.

Çatı Avustralya standartlarına göre şartnameye bağlandığında işi üç belge yönetir. AS 1397 çelik sacın kendisini, AS/NZS 2728 ön boyalı ve metal kaplamalı ürünü, AS 1562.1 ise metal çatıların tasarımını ve montajını kapsar. Rüzgar basınçları AS/NZS 1170.2'den alınır. Bir makinenin bu standartları karşılaması gerekmez, ama onaylanacak sacın karşılaması gerekir ve bu rulo kalitesinden başlar.

Pazar Orta Doğu veya Güneydoğu Asya ise daha kalın kaplamalı 0.50 mm yaygındır ve renk aralığı COLORBOND eşdeğerlerinden yerel ön boyalı ürüne kayar. Hat aynı profili şekillendirir. Değişen rulo tedarikçisidir ve bazı işlerde kalın boya filminin son istasyonlarda iz bırakmaması için biraz daha geniş merdane boşluğudur. bölgesel LYSAGHT veri sayfası profilin tasarlandığı kaplama sınıfını ve çelik kalitesini belirtir.

Tedarikçileri bölgeler arasında karşılaştıran alıcılar için gereksinimler şartname sayfasını etkileyecek kadar farklıdır. ABD pazar rehberi bu farkın Kuzey Amerika tarafını ele alır.

Makinenizin spesifikasyonu nasıl hazırlanır

Altı cevap size katalog sayfası değil, net bir teklif kazandırır.

1. Profil. 700, 406 veya Klip-Tite, çizim veya numune sac ile.
2. Kaplama genişliği ve rulo genişliği. 940 mm veya 610 mm olduğunu ve rulonun kesilmiş mi geldiğini yoksa sizin mi keseceğinizi doğrulayın.
3. Kalınlık aralığı. 0.42 ile 0.48, 0.40 ile 0.60'tan farklı merdane boşluğu ister. Aralığın üst sınırını belirtin, ortasını değil.
4. Sac uzunluğu. Üretmeyi planladığınız en uzun sac çıkış masasının uzunluğunu ve istifleyici boyutunu belirler.
5. Hız. 10 ile 15 m/dk çoğu çatıyı karşılar. Hat sabit bir montaj ekibini besliyorsa günlük m2'yi söyleyin, biz ona göre boyutlandırırız.
6. Options. Hidrolik rulo açıcı, otomatik istifleyici, ikinci profil için kaset değişimi veya aynı gövdede ikinci merdane seti.

Bir makine kaset değişimiyle 700 ile 406 arasında geçiş yapabilir, maliyeti bir hat ile iki hat arasındadır. Değişim 2 ile 3 saat sürer.

Alıcılar neden Believe Industry seçiyor

Believe Industry, 2005'ten beri roll forming makineleri üretiyor: tasarım ve devreye almada 80'den fazla mühendis ve teknisyen, 500'den fazla makine teslim edildi ve makineler 50'ten fazla ülkede çalışıyor. Atölye ISO 9001 belgeli ve makineler Avrupa sevkleri için CE işaretli.

Çatı, ürün gamının bir parçasıdır. Aynı fabrika purlin roll forming machines taşıyıcı yapı için, döşeme sacı makineleri beton plak için ve downspout and gutter machines su yolu için üretir. Alıcıların çoğu çatı hattını ve aşık hattını birlikte sipariş eder, çünkü aşık aralığı ile sac açıklığı iki makineden biri kesilmeden önce uyuşmalıdır.

Profil seçimi ve rulo tedariki konusunda daha geniş bir bakış için çatı sacı rulo şekillendirme makinesi satın alma rehberi kararları sırayla ele alır. Farklı nervür geometrisiyle daha geniş kaplama için geniş açıklıklı çatı sacı makinesi.

Profil çizimini mühendis ekibimize gönderin, size fiyat listesi değil istasyon sayısı, rulo genişliği ve hat yerleşimi ile dönelim. Teklif aşamasında önemli olan tek belge profil çizimidir.

Sıkça sorulan sorular

S: Klip-Lok 700 ile Klip-Lok 406 arasındaki fark nedir?
C: Kaplama genişliği. 700 profil sac başına 700 mm kaplar ve nervürler 233.3 mm aralıklıdır; 406 ise 203 mm aralıklı nervürlerle 406 mm kaplar. İkisi de aynı kilit mantığıyla gizli bağlantılıdır. 700 için 940 mm rulo, 406 için 610 mm rulo gerekir.

S: Bir makine hem 700 hem 406 üretebilir mi?
C: Evet, kaset veya ikinci merdane setiyle. Gövde ve tahrik kalır, merdaneler ve rulo elleçleme değişir. Değişim için 2 ile 3 saat hesaplayın, bu yüzden iki profil günlük çalışıyorsa iki hat genelde daha iyidir.

S: Makine hangi çelik kalınlığını şekillendirebilir?
C: Standart olarak 0.40 ile 0.60 mm, merdaneler gerçekten aldığınız aralığa göre ayarlanır. Klip-Lok'un yaygın kalınlıkları ana metalde 0.42 ve 0.48 mm'dir. Siparişte aralığın üst sınırını söyleyin, çünkü 0.48 için ayarlanmış merdane boşluğu 0.60 sacı iz bırakır.

S: Minimum çatı eğimi nedir?
C: 0.48 mm'de Klip-Lok 700 ve Klip-Lok 406 için 1 derece. 0.42 mm'de Klip-Lok 700 2 derece ister. Bu eğimlerin altında yan bindirme ıslanır ve kılcal önleyici nervür tutmaz.

S: Hat ne kadar hızlı ve ne kadar uzun sac üretebilir?
C: 10 ile 15 m/dk, yani 30 saniyede bir 6 m sac. Uzunluğu nakliye şekli sınırlar. 40 fitlik konteyner yaklaşık 11.8 m alır, bu yüzden daha uzun yüzeyler LOK-KLIP uç eklemli iki sac olarak yapılır.

S: Klipsleri sizden almak zorunda mıyım?
C: Hayır. KL70 klipsleri sarf malzemesidir ve alıcıların çoğu yerel olarak temin eder. Önemli olan klipsin şekillendirdiğiniz nervüre uymasıdır. Profil çizimiyle birlikte bir numune klips gönderin, nervürü ona göre eşleriz.

S: Makinenin fiyatını ne belirler?
C: Önce profil, sonra istasyon sayısı, sonra makas ve opsiyonlar. Hidrolik makaslı ve otomatik istifleyicili 32 istasyonlu 700 hattı, pnömatik makaslı 26 istasyonlu 406 hattının belirgin şekilde üzerindedir. Rulo genişliği gövde boyutunu belirler, gövde ise makinedeki çeliğin büyük kısmıdır.

Profil çiziminiz zaten varsa rulo genişliği ve aldığınız kalınlık aralığıyla birlikte gönderin. Bu, istasyon sayısı, hat yerleşimi ve fiyatla dönmemiz için yeterli. Hala 700 ile 406 arasında seçim yapıyorsanız çatı çizimlerini gönderin, açıklıkların hangi profili gerçekten taşıdığını söyleyelim.
