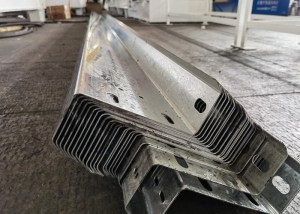

Máquina de terças Z

Máquina de perfil Z

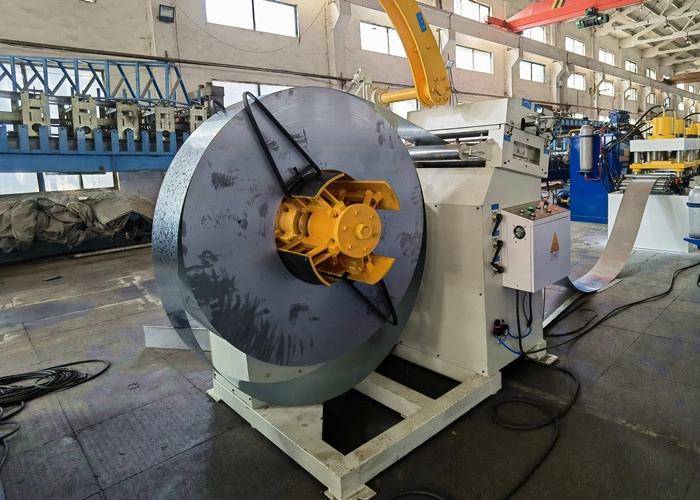

Desbobinador manual de 5 toneladas

1. Largura da tira da bobina de aço: 200-800 mm
2. Diâmetro interno da bobina: 480 mm a 560 mm
3. Capacidade máxima de carga: 5 toneladas
4. Estrutura: Placa de aço e viga soldadas
5. Função: Suportar e desenrolar manualmente as tiras de aço.

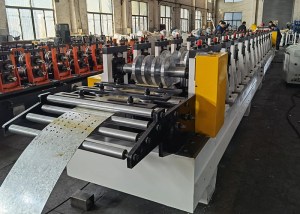

Alimentação E Nivelamento

1. Tipo de alimentação: Ajustável
2. Faixa de largura: 200-800 mm
3. Diâmetro do rolo de alimentação e guia: 65 mm
4. Material do rolo: Aço ASTM 45 # com tratamento térmico de têmpera HRC 48-52, superfície cromada
5. Rolo nivelador: 4 superiores, 5 inferiores (total de 9 rolos)
6. Rolo nivelador: Aço ASTM 45 # com tratamento térmico de têmpera HRC 48-52, cromado
7. Diâmetro da haste de nivelamento: 76 mm
8. Material da haste de nivelamento: aço ASTM 45 # temperado e revenido.

Máquina de perfilagem de rolos

1. Espessura da bobina: 0,5-3,5 mm
2. Potência do motor principal: 18,5 kW
3. Velocidade de conformação por rolos: 8-15 m/min (excluindo punção e corte)
4. Suportes para rolos: 22 estações
5. Material e diâmetro do eixo do rolo: aço 45#, 75 mm
6. Material dos rolos de conformação: GCR 15, temperado e revenido, superfície cromada.
7. Tolerância: +/- 2 mm
8. Tipo de acionamento: corrente simples de 2,0 polegadas
9. Peso total: Aproximadamente 12 toneladas

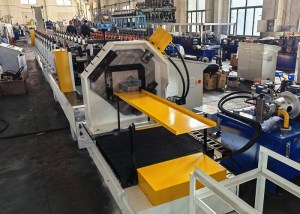

Dispositivo de corte hidráulico

1. Tipo de corte: Corte hidráulico, troca manual do molde de corte
2. Potência de corte: 7,5 kW
3. Pressão hidráulica: 12-16 MPa
4. Movimento de corte: Pare de cortar
5. Material do molde de corte: Aço Cr12 com tratamento térmico de têmpera HRC 60-62, 3 grupos
6. Comprimento e quantidade de corte: o cliente define o comprimento e a quantidade na tela sensível ao toque do CLP.
7. Tolerância de comprimento: +/- 5 mm

Estação Hidráulica

1. Potência hidráulica: 7,5 kW
2. Pressão de trabalho: 12-16 MPa
3. Óleo hidráulico: óleo hidráulico 46#
4. Cor: azul (ou conforme a necessidade)

Armário controlado

1. O operador insere o comprimento e a quantidade do produto através da tela sensível ao toque, num total de 20 grupos, e a tela sensível ao toque exibe o status de funcionamento da máquina.
2. Adote o plugue de aviação para facilitar a conexão.
3. Sistema de controle computadorizado: PLC Panasonic
4. Codificador: Marca Omron
5. Conversor de frequência: Yaskawa
6. Tela sensível ao toque: MCSG
7. Alimentação do sistema controlado: Proteção contra sobrecarga
8. Pressão da estação hidráulica: ≥12 MPa
9. Corrente: 440 V Corrente Contínua, 50 Hz, Trifásica
