Профилегибочный стан влияет на конструкцию валков

Darren Mao
Апрель 8, 2019

Нужна ли вам машина для профилирования проката для вашего проекта?

Получите бесплатное коммерческое предложение от Believe Industry — более 15 лет производства индивидуальных профилегибочных линий.

Запросить цену Скачать каталог

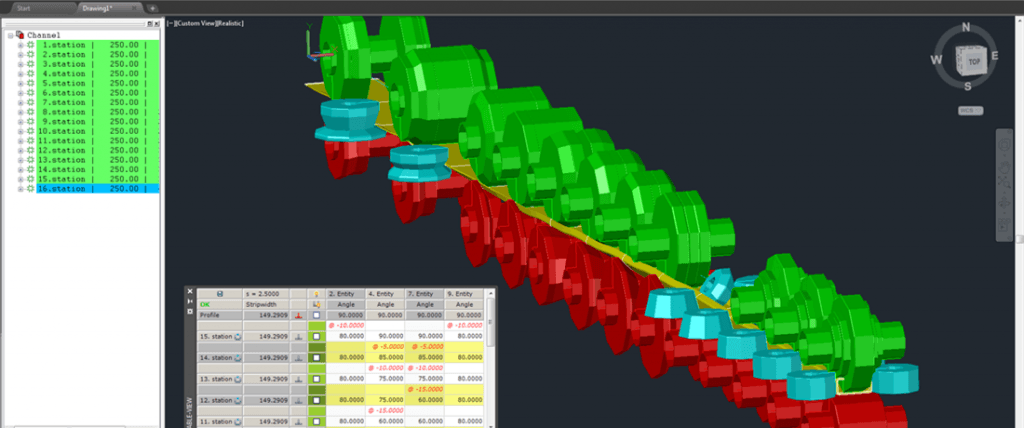

Дизайн роллов должен соответствовать профилегибочному стану. Проектировщик валков должен иметь все соответствующие размеры оборудования и другие данные, которые могут повлиять на Конструкция валков. В противном случае машина будет очень дорогой.

Типы мельниц влияют на конструкцию валков

Консольная мельница

Этот тип стана ограничивает ширину формуемой полосы примерно длиной коротких валов. Если необходимо сформировать только один край широкой полосы, то противоположный край следует направлять соответствующим образом. В этом случае более практично весь материал, используемый для формовки, забирать со стороны привода, а направляющую листа расположить со стороны оператора валков.

Дуплекс-стан

Два консольных стана, расположенных друг напротив друга и формирующих обе кромки полосы одновременно, называются дуплексным станом. Регулировка одного или обоих станов в направлении внутрь и наружу позволяет формовать рулоны различной ширины в пределах стана.

Проектировщику рулонов следует учитывать следующее:

Максимальная длина рулона ограничена.
Формовочное давление концов валков может привести к изгибу валов.
При изготовлении более широкого профиля стан должен быть оборудован опорами между прокатными клетями.
Минимальная длина самого короткого профиля должна быть не менее удвоенного расстояния между прокатными стойками плюс 50 мм.
Этому станку нужны дополнительные направляющие, чтобы избежать перекоса.

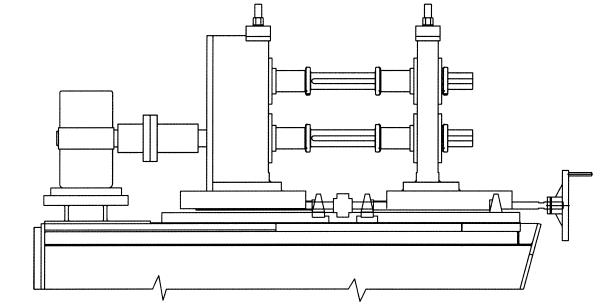

Дуплексная сквозная мельница

По сравнению с дуплексным станом данная конструкция стана 50% будет иметь более высокую производительность при том же диаметре вала и длине валка.

Большинство пунктов, которые необходимо учитывать при проектировании валков для дуплексных станов, необходимо учитывать и для дуплексных станов со сквозным валом. Разница заключается в том, что из-за добавленных втулок диаметры валков прокатного стана со сквозным валом будут больше, а горизонтальные центры, как правило, больше. На валах могут быть установлены регулируемые центральные опорные ролики для продукта.

Стандартная мельница

Большинство профилегибочных станов оснащены валами, установленными на подшипниках с обоих концов. Для стандартных станов необходимо учитывать большинство упомянутых выше факторов, а также ряд других.

Посмотреть больше>> : Конструкция профилегибочного станка
