يُعدّ الفولاذ المُشكَّل على البارد المادة الرئيسية لتصنيع الهياكل الفولاذية الخفيفة. يتميز بخفة وزنه وصلابته العالية وسهولة تركيبه وكفاءته. ومع التطور المستمر لتكنولوجيا توليد الطاقة الشمسية، شهد بناء محطات الطاقة الشمسية في الصين ذروة تطور غير مسبوقة. يُعدّ الفولاذ على شكل حرف C نوعًا من الفولاذ المُشكَّل على البارد، ويُستخدم على نطاق واسع في تصنيع حوامل الطاقة الشمسية بفضل مقطعه العرضي الفريد وخواصه الميكانيكية العالية، حيث تتجاوز نسبته 60% من وزن فولاذ الحامل. سنتحدث هنا عن آلة تشكيل لفائف دعامة C، ذات الوظائف الكاملة والأتمتة العالية والكفاءة الاقتصادية.
الفولاذ المُشكَّل على البارد هو فولاذ يُشكَّل على شكل لفات باستخدام آلات التشكيل بالدرفلة المستمرة باستخدام قطع فولاذية أو شرائط فولاذية. يُعدّ الفولاذ المُشكَّل على البارد قطاعًا فولاذيًا خفيفًا واقتصاديًا، وهو المادة الرئيسية لتصنيع الهياكل الفولاذية خفيفة الوزن. بالمقارنة مع الهياكل الفولاذية العادية، يوفر هذا الفولاذ ما بين 30 و50% من الفولاذ. كما يتميز بأنواع مختلفة من الفولاذ المُشكَّل على البارد على شكل حرف C، ذات مقاطع عرضية دقيقة ومعقدة، والتي لا يمكن إنتاجها بالدرفلة على الساخن. وهو تطوير للشكل المذكور، يتميز بمقطع عرضي أكثر تعقيدًا، وخصائص ميكانيكية ممتازة، وسهولة تركيب أكبر.
تُعد أنواع المقاطع C المذكورة أعلاه هي الأشكال الأكثر شيوعًا لأنظمة قنوات الدعامات الشمسية. يتميز المقطع الأول بتعقيده، وآليته الجيدة وسهولة تركيبه. كما يمكن لآلة تشكيل دحرجة الدعامات C للقسم الأول إنتاج القسمين الثاني والثالث عن طريق استبدال بعض البكرات.
المادة الخام هي شريط اللفائف، الذي يجب تثبيته وفكّه على آلة فك اللفائف. بعد فكّ اللفائف، يتحول الملف إلى صفيحة، ويحتاج إلى تسوية. يمكن إجراء عملية ثقب الثقوب قبل وبعد تشكيل اللفائف، ولكن يُفضل القيام بها قبل تشكيل اللفائف. تعتمد مطحنة تشكيل اللفائف على قوس جسري كحامل لتشكيل اللفائف، ومن السهل إزالة واستبدال الأسطوانات العلوية والسفلية. يمكن استخدام طريقة القطع بالمنشار أو القطع الهيدروليكي. يتميز القطع الهيدروليكي بتكاليف تشغيل وصيانة عالية، ونتوءات صغيرة، ومتطلبات عالية لثقب القالب. يُعدّ القطع بالمنشار الطائر اقتصاديًا، ولكنه يتطلب التحكم في النتوءات الناتجة بعد القطع، ويحتاج إلى طاولة تجميع لدعم المنتج.
فك اللفائف - التسوية - اللكم - تشكيل اللفائف - القطع - التجميع
عن طريق ضبط البراغي اليمنى واليسرى لضبط القطر الداخلي لذراع فك اللفة للتكيف مع القطر الداخلي المختلف لشرائط اللفة.

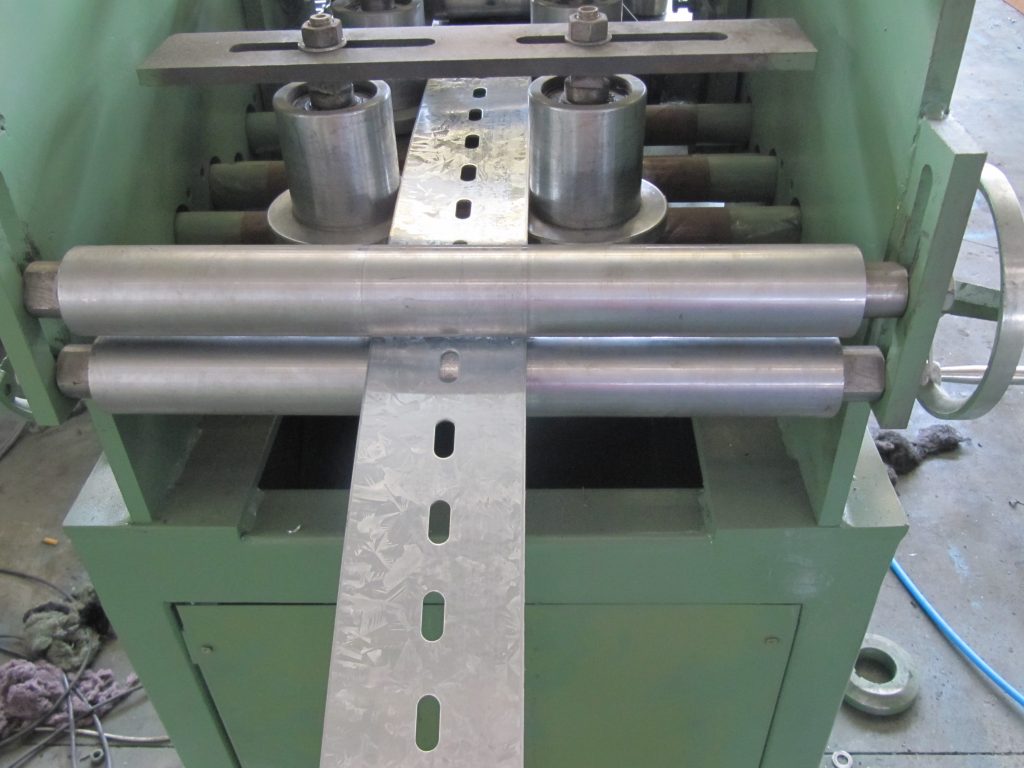

جهاز التسوية مُصمم لتسوية شرائط اللفائف قبل ثقبها، ويوفر قوة سحب لفك اللفائف. كالعادة، تُدار الأسطوانات السفلية بواسطة أسطوانات، بينما يمكن تحريك الأسطوانات العلوية لأعلى ولأسفل لشرائط اللفائف بسماكات مختلفة.
يتكون جهاز الثقب من وحدة تغذية مؤازرة وجهاز ضغط الهواء وجهاز الثقب وقوالب الثقب
تعتمد القاعدة الرئيسية لآلة تشكيل الدعامة C على الفولاذ الملحوم على شكل H وقوس الجسر كحامل.

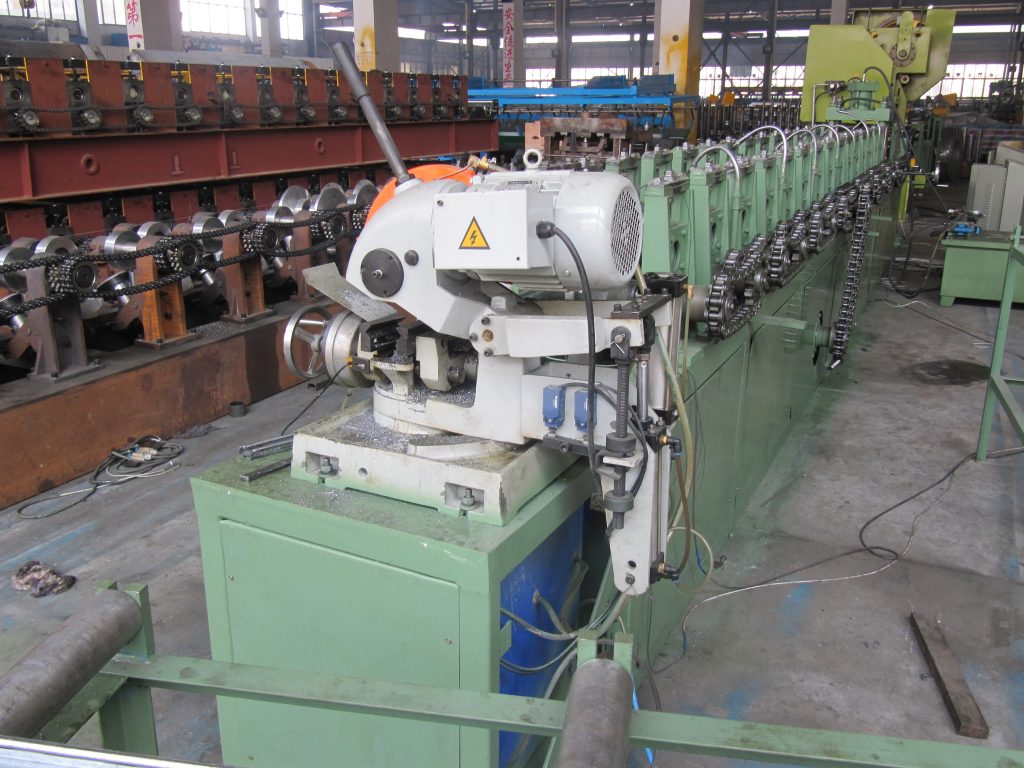

يتميز المنشار الطائر بتكلفة منخفضة وسهولة صيانة عالية وقابلية عالية للتكيف مع المنتجات، كما أنه يعتمد على هيكل تتبع. عمليات التشغيل هي: الضغط الهوائي، حركة التتبع، القطع، التحرير الهوائي، والعودة الهوائية. أثناء تشغيل الجهاز، لا تتوقف الآلة الرئيسية عن العمل. عندما يصل المنتج إلى الطول المحدد، يضغط جهاز الضغط الهوائي على قطعة العمل ويتبع المنتج للخلف (باستخدام سكة التوجيه)، ثم يبدأ القطع، ثم يُحرر الجهاز الهوائي بعد اكتمال القطع. يتحرك جهاز القطع للأمام تحت ضغط الأسطوانة، ويعود إلى موضعه الأصلي، وينتظر القطع التالي.
صُممت طاولة التجميع لآلة تشكيل دعامة C على شكل أسطوانة أو سير ناقل. يتطلب نوع الأسطوانة تجميع المنتج يدويًا، بينما يمكن استخدام السير الناقل تلقائيًا.
يقوم المشغل بتشغيل آلة تشكيل دعامة C تلقائيًا (تحكم قابل للبرمجة) من خلال برنامج مُعدّ مسبقًا، ويراقب عملية التحكم. من خلال الضبط الرقمي، يمكن تعديل سرعة قطعة العمل وطولها، كما يراقب حالة تشغيل المعدات ومؤشر الأعطال بشكل فوري. يتوفر وضعا تشغيل: يدوي/أوتوماتيكي. مع وظيفة التبديل اليدوي والأوتوماتيكي: في حالة العطل التلقائي، تعمل الآلة ويستمر الإنتاج لفترة قصيرة؛ وفي حالة التشغيل التلقائي، يتم تشغيل الآلة بشكل متسلسل، مع وجود زر إيقاف الطوارئ ومستشعر الحد على خط الإنتاج بأكمله، مما يُسهّل التعامل مع حالات الطوارئ ويضمن سلامة المعدات والمشغلين.
شركة بيليف إندستري لدينا مجموعة كاملة من آلات تشكيل اللفائف للهياكل الفولاذية. اتصل بنا لمزيد من المعلومات.
