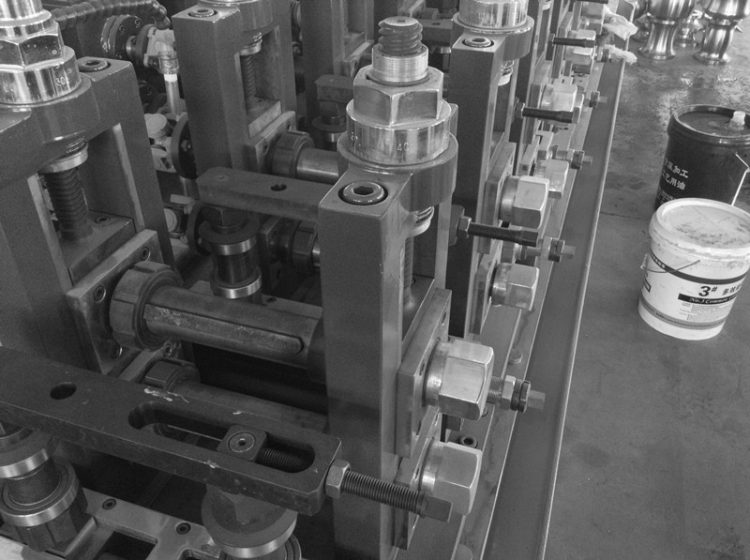

حامل تشكيل اللفائف

جانب القيادة وجانب المشغل الحامل

في معظم الحالات، تتعرض حوامل جانب القيادة لقوى وعزوم انحناء كبيرة. أما حوامل جانب المشغل (الخارجية) فتتعرض لقوى أقل. وعادةً ما تدعم هذه الحوامل الأعمدة من خلال محامل وكتل محامل. ونتيجةً لذلك، لا تؤثر أي قوى على حامل التشكيل بالدلفنة في الاتجاه المحوري للعمود. أما القوى الرأسية فتُحتوى بواسطة الأرجل الرأسية للحوامل.

انحناء العمود يؤثر على جودة المنتج

يجب أن يكون كلا الحاملين الجانبيين قويين بما يكفي لتحمل قوى فصل الأعمدة. هذه القوى
في بعض الأحيان يتم مضاعفة ذلك بسبب الإعداد غير الصحيح (الضغط الشديد الذي يطبقه المشغل) أو الحوادث مثل
كسمك شريط مزدوج أو ثلاثي، أو مواد غريبة تُدفع عبر البكرات. بينما تُؤدي القوى الكبيرة إلى ثني الأعمدة، مما يزيد من انحراف العمود (المسافة بين مركز العمود ومركزه عند منتصفه). يُغير الانحناء المفرط للعمود المقطع العرضي للمنتج، خاصةً في حالة مساحات البكرات الطويلة (أطوال الأعمدة). يُمكن للقوى العالية جدًا أن تُؤدي إلى ثني الأعمدة بشكل دائم. تُغير الأعمدة المنحنية بشكل دائم أبعاد المنتج مع كل دورة للأعمدة.

الحل لتجنب انحناء العمود

الحل الأبسط لتجنب انحناء العمود هو استخدام آلية تثبيت عمود علوي مرن (كتلة محمل) مثل النوابض المحملة مسبقًا أو الأسطوانات الهوائية أو الهيدروليكية. تحتوي معظم مطاحن تشكيل اللفائف المصنوعة في الصين الآن على أعمدة سفلية في وضع ثابت فوق سرير المطحنة. يمكن تعديل الأعمدة العلوية لأعلى ولأسفل باستخدام البراغي. للسماح بإمكانية تعديل العمود العلوي بسهولة ودقة، يجب أن تكون براغي الرفع/الدفع الموجودة فوق كتل المحمل وملحقاتها بكتل المحمل والقضبان المتقاطعة حرة الحركة. يجب أن تتحرك كتل المحمل بحرية لأعلى ولأسفل، ولكن يجب أن تكون الفجوة صغيرة بما يكفي، خاصة في جانب القيادة، بحيث لا يمكن تحريك طرف الأعمدة لأعلى أو لأسفل يدويًا عند إزالة حوامل جانب المشغل.

يُوضَّح الموضع التقريبي للأعمدة العلوية على مقياس رأسي مُثبَّت على جانب الحامل. يُمكن مُلاحظة ضبط أدقّ للأعلى والأسفل على مقياس الميكرومتر المُثبَّت على براغي الضبط. يجب أن يُظهر مقياسا الميكرومتر على جانبي القيادة والتشغيل نفس الرقم عندما تكون الأعمدة متوازية تمامًا. كما يُعدّ حامل تشكيل اللفائف عالي المتانة الحل الأمثل لجودة المنتج.

شركة بيليف إندستري لدينا تصميم مختلف لحامل تشكيل الأسطوانة والذي له طريقة مختلفة للتثبيت مع قاعدة الطاحونة. لذا آلة تشكيل اللفائف التصميم مختلف تماما.  اتصل بنا لمزيد من التفاصيل.
