Máquina de Conformação Multibeam

O que é Multifeixe?

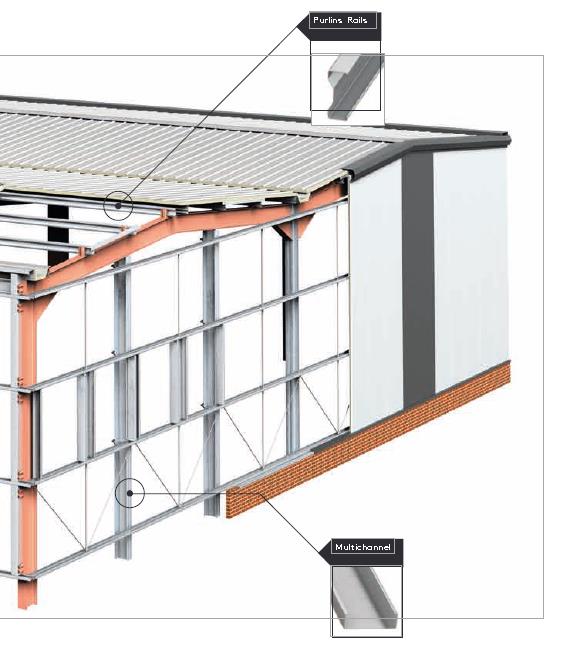

Multibeam é uma gama de sistemas de perfis para terças e revestimentos que
são adequados para todos os tipos de construção de telhados modernos com
Vãos de até 15 metros. E o Multichannel é uma gama de perfis estruturais pré-fabricados, concebidos para complementar os sistemas de terças e travessas Multibeam.

Visão geral

1. Com conexões simples e seções econômicas, a viga Eaves Beam é compatível com todos os tipos de revestimento em construções de telhados modernos. E seu formato sigma exclusivo é reversível.

   tornando-a a terça mais versátil do mercado atualmente.
2. O sistema de vigas e perfis multicanal geralmente requer menos componentes do que outros sistemas. Isso significa montagem mais rápida e conclusão do projeto em menos tempo. Além disso, o perfil multicanal pode ser usado em uma infinidade de aplicações, como perfis de revestimento horizontais, montantes de empena, guarnições de portas e janelas e vigas de piso.

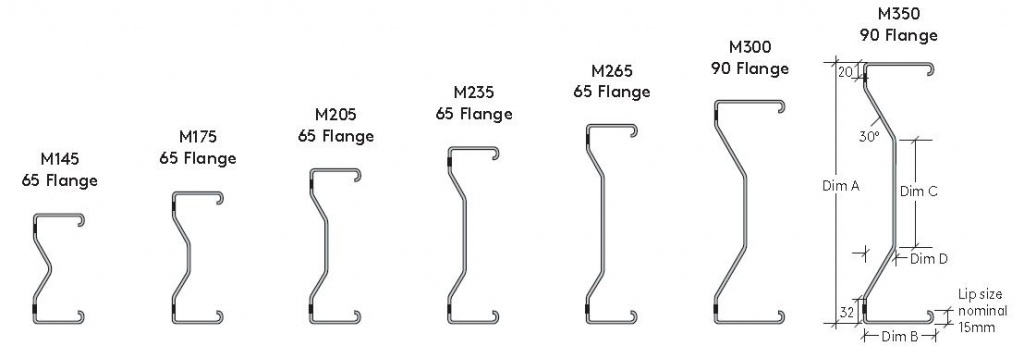

Desenhos de perfil e dimensões de vigas múltiplas

Detalhes do material

Aço galvanizado a quente conforme as especificações BS EN 10346 e BS EN 10143 para revestimento contínuo de zinco/metal por imersão a quente.
Tira de aço estrutural. A classe mínima de aço utilizada é S450GD, com revestimento de zinco Z275, resultando em um revestimento médio.
Espessura de 0,02 mm em cada lado. Outros revestimentos podem estar disponíveis (G600 / Magnelis).

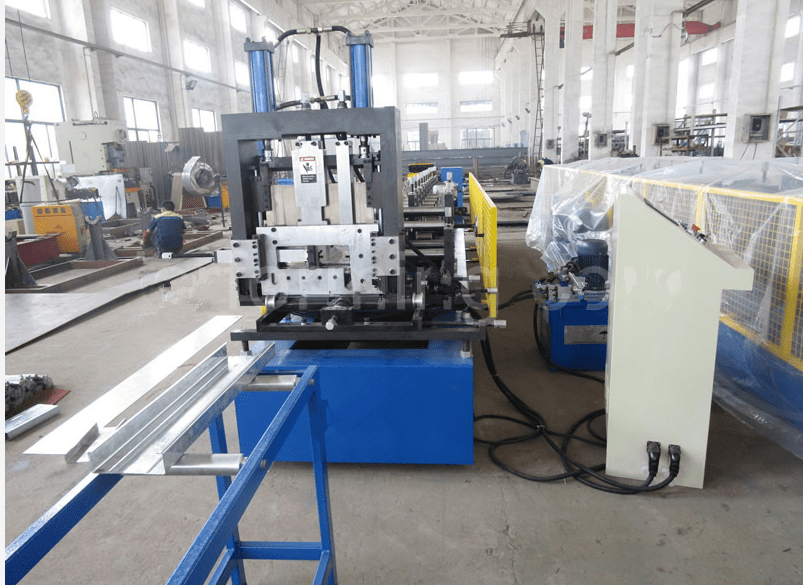

Especificações da máquina de perfilagem de rolos multifeixe

Máquina de perfilagem totalmente automática, operada por CLP, para diferentes perfis de terças, como U, C, Z e SIGMA. Conforme a necessidade, bobinas com largura de até 750 mm e espessura de até 4,5 mm. O ajuste da largura dos rolos para diferentes perfis de terças com diversas larguras é contínuo, utilizando apenas uma unidade de perfilagem. O design tipo cassete permite a produção de diferentes formatos de perfil, bastando trocar os cassetes por suas respectivas unidades de perfilagem. Através da máquina de puncionamento integrada, os furos de montagem necessários podem ser feitos durante o processo de produção.

Componentes de máquinas multifeixe

1. Desbobinador hidráulico de braço único
2. Nivelador
3. Alimentador Servo e Dispositivo de Perfuração
4. Alimentador e Guiador
5. Máquina Perfiladora
6. Unidade de corte
7. Caixa de Controlo
8. Estação Hidráulica
9. Mesa de Recolha

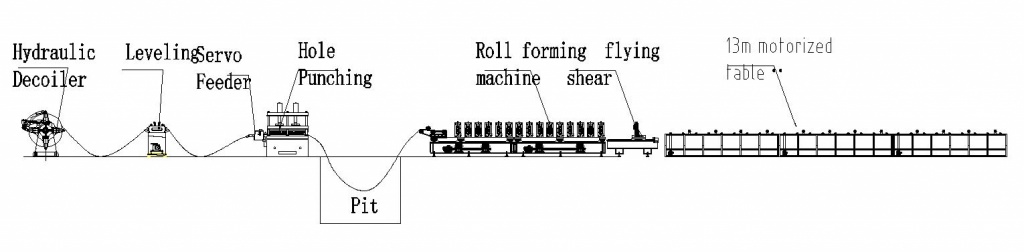

Layout da máquina de perfilagem de vigas multifeixe

Breve introdução à linha de conformação de rolos multifeixe

1. Capacidade do desenrolador: 10 toneladas.
2. Tipos de perfil: U, C, Z, Sigma
3. Comprimento do produto: sem limite
4. Largura do perfil: 100-450 mm
5. Espessura das terças: 1,5-3,2 mm
6. Suportes para perfilagem: 28
7. Potência do motor principal: 37 kW
8. Potência do motor hidráulico: 22 kW
