Máquina de perfilagem de trilho DIN Para a produção de trilhos tipo chapéu, trilhos tipo C e trilhos tipo G. Os trilhos DIN são amplamente utilizados para a montagem de disjuntores e outros equipamentos elétricos. Os principais materiais aplicáveis são bobinas de aço carbono laminado a frio, bobinas de aço galvanizado e bobinas de aço inoxidável com espessura de 1,0 a 1,5 mm.

Componentes principais de uma máquina de perfilagem de trilhos DIN

Esta máquina de perfilagem de trilhos DIN é utilizada para produzir trilhos com perfil em "chapéu", e a linha de produção completa é composta principalmente pelas seguintes partes:

Desbobinador e nivelador de 3 toneladas
Alimentador servo e dispositivo de puncionamento
Unidade principal de conformação de rolos
Endireitador e dispositivo de corte com rastreamento servo
Painel de controle elétrico e estação hidráulica
Empilhador automático

Fluxo de trabalho e processo de trabalho da perfiladeira de trilho DIN

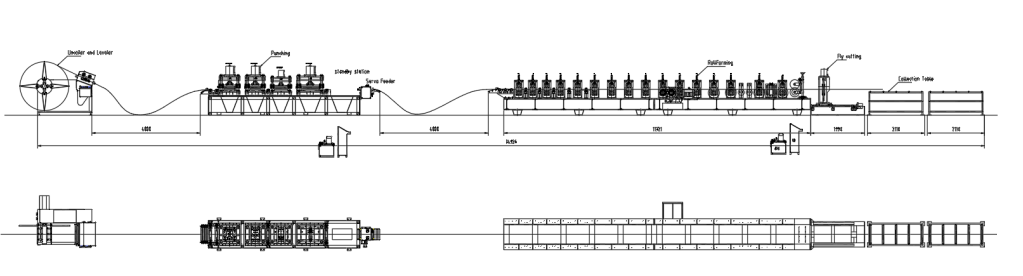

Máquina de perfilagem de trilhos DIN — Máquina de perfilagem de trilho DIN 8

Fluxo de trabalho: desenrolamento –> nivelamento –> puncionamento –> alimentação servo –> guiamento –> conformação por rolos –> corte –> empilhamento

Parâmetros técnicos

Desbobinador e nivelador (Design integrado de desenrolador e nivelador)
1. Capacidade do desenrolador: 3 toneladas
2. Largura da bobina do desenrolador: Máx. 200 mm
3. Espessura do material: Máx. 2,0 mm
4. Tipo de desenrolamento: tensionamento e expansão hidráulicos, desenrolamento elétrico
5. Tipo de nivelador: design de 7 roletes, 3 roletes para cima e 4 roletes para baixo.
6. Velocidade de nivelamento: 0-15 m/min, igualar a velocidade da linha.

Unidade de puncionamento hidráulico
1. Tipo de puncionamento: puncionamento hidráulico, equipado com interruptor limitador para garantir que a velocidade do puncionamento corresponda à da máquina de perfilagem.
2. Potência para socar: 11 kW
3. Material do molde de estampagem: CR 12 MOV ou SKD 11, HRC 58-62

Unidade de conformação de rolos
1. Etapas de formação: 14 etapas para a seção em forma de chapéu, 14 etapas para a seção em C e 16 etapas para a seção em forma de G.
2. Potência para conformação de rolos: 7,5 kW
3. Acionamento: acionamento elétrico por corrente ou por caixa de engrenagens.
4. Sistema de controle: sistema de controle PLC automático
5. Corte: pare o corte ou o servomotor esteja rastreando e cortando.
6. Potência da estação hidráulica: 11 kW com acumulador
7. Eixo: 42 CR, 80 mm de diâmetro, HB 220-260, polido
8. Rolamento: SKF ou de outra marca designada

Além dos trilhos em formato de chapéu, os trilhos de perfil C e os trilhos tipo G também são populares como suportes de montagem para equipamentos elétricos. A BELIEVE INDUSTRY COMPANY também oferece soluções de máquinas de perfilagem de trilhos DIN para trilhos de perfil C e trilhos tipo G, de acordo com as necessidades dos clientes.
