Профилегибочная машина для производства профилей Uni Strut

А Профилегибочная машина для производства профилей Uni Strut Эти станки берут плоские металлические рулоны и сгибают их в U-образные профили. Они очень важны для современных заводов. Кроме того, они работают автоматически и изготавливают детали невероятно быстро. Благодаря плавному сгибанию металла, конечный продукт получается очень прочным. Следовательно, ведущие заводы используют эти станки для изготовления металлических опор для строителей по всему миру.

🏭 Что такое станок для профилирования профилей Uni Strut?

Этот станок представляет собой крупногабаритный заводской инструмент, превращающий листовой металл в прочные несущие балки. Сначала станок аккуратно разматывает тяжелую катушку листового металла. Затем металлические ролики пошагово сгибают сталь. После этого, при необходимости, пробивает отверстия. Наконец, готовый металл разрезается на точно заданную длину. Поскольку станок выполняет все эти операции автоматически, заводы могут изготавливать детали идеально и быстро.

⚙️ Что производит эта машина?

Проход для опор Профилированный холоднокатаный стальной профиль — это стандартный материал, используемый в электротехнической промышленности и строительстве для несущих конструкций. Обычно он изготавливается из рулонных металлических полос, прокатанных в открытый профиль с выступами для обеспечения дополнительной жесткости. Основные размеры профилей: 41*41, 21*21, а также некоторые нестандартные формы. Более подробную информацию о профилях можно найти на сайте [ссылка]. Вики.

Профилегибочная машина для производства профилей-стоек компании Believe Industry предназначена для формования профилей-стоек толщиной от 1,5 до 3,0 мм различных типов. Машина способна производить 3 и более типов профилей-стоек путем регулировки формы. Мы предлагаем два варианта регулировки:

Для смены типа необходимо отрегулировать распорки. Рабочим необходимо отрегулировать все зазоры верхнего и нижнего роликов. Время переналадки составляет не менее 6-8 часов.

Заменить весь профилегибочный стан. Профилегибочный стан крепится к основанию и легко заменяется. Время переналадки составляет не более 2 часов. Посмотреть больше.

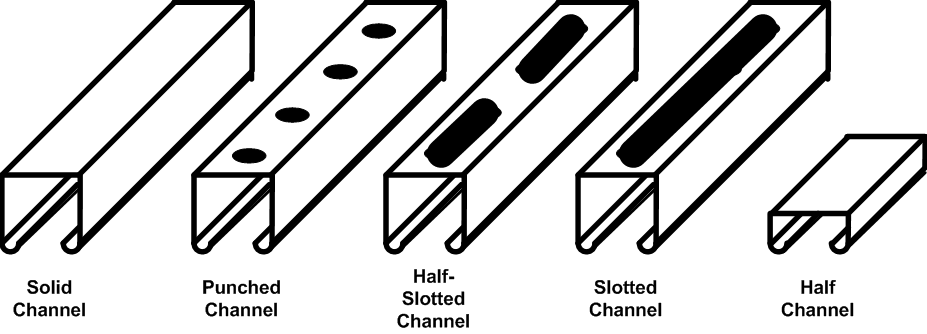

Размеры профиля стойки

🏗️ Как строители используют профили для распорок?

Каналы распорок от Профилегибочная машина для производства профилей Uni Strut Они повсеместно используются в строительстве и производстве.

Электрики: Их используют для подвешивания тяжелых кабельных лотков к потолку.
Сантехники: Они используются для надежного крепления больших труб к стенам.
Солнечные рабочие: Они используют их для создания безопасных, защищенных от непогоды каркасов для солнечных панелей.
Специалисты по системам отопления, вентиляции и кондиционирования: Они используются для безопасной поддержки тяжелых воздуховодов систем кондиционирования и вентиляции.
Строители складских помещений: Они используют их для создания прочных, регулируемых стеллажей и систем хранения.

Чтобы узнать больше о том, как эти станки вписываются в производственный процесс, прочтите эту статью. Комплексный анализ профилировочного станка.

🤝 Почему стоит выбрать Believe Industry для вашего оборудования?

Выбор подходящего партнера для вашего Профилегибочная машина для производства профилей Uni Strut имеет решающее значение для долгосрочного успеха. Компания Believe Industry полностью посвящена проектированию и производству профилировочных станков в точном соответствии с вашими требованиями.. Кроме того, наша миссия — помочь вам легко приобрести специализированное оборудование для обработки рулонного металла.. Таким образом, вы сможете запустить сталелитейный завод в кратчайшие сроки.. Более того, наша конечная цель — предоставление полного спектра услуг “под ключ”..

Кроме того, наши машины значительно превосходят стандартные рыночные аналоги. Согласно результатам нашего последнего сравнительного анализа оборудования, мы предлагаем ряд существенных преимуществ:

Система управления: Мы используем усовершенствованный ПЛК от Siemens. В отличие от нас, конкуренты используют простой базовый ПЛК.
Передача инфекции: Мы используем надежную, высокопрочную редукторную передачу. В то время как конкуренты полагаются на цепь или небольшие редукторы.
Материал ролика: Мы используем чрезвычайно твердую закаленную сталь Cr12. Конкуренты используют сталь GCR 15.
Точность резки: Мы гарантируем высокую точность ± 1,0 мм. Однако конкуренты предлагают точность только ± 2,0 мм.
Гарантия: Мы с гордостью предоставляем полную 2-летнюю гарантию. Конкуренты дают только 1 год.

Следовательно, наша тяжелая техника всегда обеспечивает гораздо более высокую промышленную ценность.

Верьте в противостояние отрасли и конкурентов.

Сравнение	Вера в индустрию	Конкурент А (стандарт)	Конкурент B (Премиум)
Диапазон цен	$60, 000 -$ 200,000	20,000-100,000	100,000-300,000
Скорость формования	0-30 м/мин	0-20 м/мин	0-40 м/мин
Гарантия	3 года полной линейки, 5 лет роликов	1 год полной линейки	2 года полного ассортимента
Время выполнения	60-75 дней	60-90 дней	90-120 дней
Поддержка программного обеспечения	Немецкая COPRA 3D-симуляция	Базовые принципы САПР	Расширенное моделирование
Выездное обслуживание	✅ В комплекте	⚠️ Дополнительная плата	✅ В комплекте
Материал ролика	Вакуумно-закаленная сталь	Стандартная термообработка	Импортная высококачественная сталь
Время смены роликов	30 минут	60 минут	20 минут
Техническое обучение	✅ Работа в офисе + удаленная работа	⚠️ Видеоурок	✅ На месте
Запчасти	Доставка в течение 48 часов	7-14 дней	72 часа

Калькулятор несущей способности профиля стойки

Конфигуратор нагрузок для серии стоек

Выберите профессиональный профиль

Выберите профиль, чтобы загрузить его конкретную структурную константу. Логика следующая: AISI ASD стандарты с коэффициентом безопасности 1,67.

↓↓↓↓↓↓↓↓

1. Параметры проекта

Пролет без опоры (футы)

Распределение нагрузки

🏭 Методы штамповки на станках для профилирования профилей из швеллера

💧 1. Гидравлический пробивной инструмент

🛠️ Обзор: Экономичное решение, включающее легко заменяемые формы для создания отверстий различной формы.
⏱️ Скорость: 3–5 м/мин (может быть увеличено путем добавления гидравлического аккумулятора).
🎯 Лучше всего подходит для: Предприятия с ограниченным бюджетом, где скорость производства является второстепенным приоритетом.

🔄 2. Ротационная штамповка

⚙️ Обзор: Система с двумя валками и приводом от ленты, синхронизированная с прокатным станом для профилирования валков.
⚡ Скорость: До 30 м/мин.
✅ Плюсы: Дешевле механических прессов, работает на высоких скоростях профилирования и позволяет многократно изготавливать детали с высокой точностью.
❌ Минусы: Фиксированное положение отверстий; для изменения схемы расположения отверстий требуется полная замена роликов.

🏆 3. Механический штамповочный пресс (рекомендуется)

🎯 Обзор: Оптимальный выбор для высокоскоростной и высокоточной пробивки отверстий различной формы и расположения. В нем используется сервоприводная система подачи и концевые выключатели для идеальной синхронизации с разматывателем, выравнивателем и фрезерным станком.
🚀 Скорость: 20+ м/мин.
📊 Основные характеристики:
- 🏗️ Вместимость пресса: 110 тонн (Главный двигатель: 4 двигателя мощностью 11 кВт)
- ⚙️ Выходной ход поршня: 60–90 оборотов в минуту (ход поршня: 80 мм)
- 📏 Вместимость материалов: Ширина до 200 мм | Толщина до 3,2 мм
- 🤖 Сервоприводная система подачи: Двигатель мощностью 1,3 кВт | Максимальная скорость подачи: 200 м/мин
- 📐 Размеры оснастки: Высота матрицы: 410 мм | Регулировка салазок: 80 мм | Площадь опоры: 1150 x 600 x 110 мм
- 🛡️ Подушка для кубиков: Грузоподъемность 6,3 тонны | Ход поршня 80 мм

Краткие технические параметры

Модуль оборудования	Параметры спецификации	Значение / Описание
Разматыватель и правильная машина	Проектирование конструкций	Компактная интегрированная конструкция кузова для оптимизации производственных площадей.
Разматыватель и правильная машина	Синхронизация	Контур управления концевыми выключателями для обеспечения синхронной скорости с прессом и фрезерным станком.
Разматыватель и правильная машина	Грузоподъемность	3 тонны (3000 кг)
Разматыватель и правильная машина	Внутренний диаметр катушки (ID)	500 мм – 600 мм
Разматыватель и правильная машина	Внешний диаметр катушки (OD)	До 1500 мм
Разматыватель и правильная машина	Питание двигателя разматывателя	2,2 кВт
Разматыватель и правильная машина	Мощность двигателя выравнивателя	3,0 кВт
Разматыватель и правильная машина	Выравнивающие ролики	9 прецизионных роликов (4 верхних, 5 нижних) для оптимального выравнивания материала.
Разматыватель и правильная машина	Максимальная скорость подачи	До 40 м/мин
Профилегибочный стан	Машинная база	Прочное сварное стальное основание двутаврового сечения обеспечивает максимальную устойчивость и снижение вибрации.
Профилегибочный стан	Формирование рядов	Высококачественная конструкция из чугуна.
Профилегибочный стан	Станции прокатки	20 различных стадий формирования.
Профилегибочный стан	Материал ролика	Подшипниковая сталь GCr15, обработанная на станке с ЧПУ, закаленная и отпущенная (твердость по Роквеллу 58-62°).
Профилегибочный стан	Технические характеристики вала	Среднеуглеродистая сталь ASTM 1045; диаметр Ø 75 мм.
Профилегибочный стан	Мощность главного двигателя	45 кВт
Профилегибочный стан	Система трансмиссии	Трансмиссия с усиленной коробкой передач обеспечивает передачу мощности с высоким крутящим моментом и без проскальзывания.
Профилегибочный стан	Максимальная скорость линии	До 40 м/мин
Профилегибочный стан	Функции безопасности	Полностью закрытые защитные кожухи, закрывающие все компоненты привода и трансмиссии.

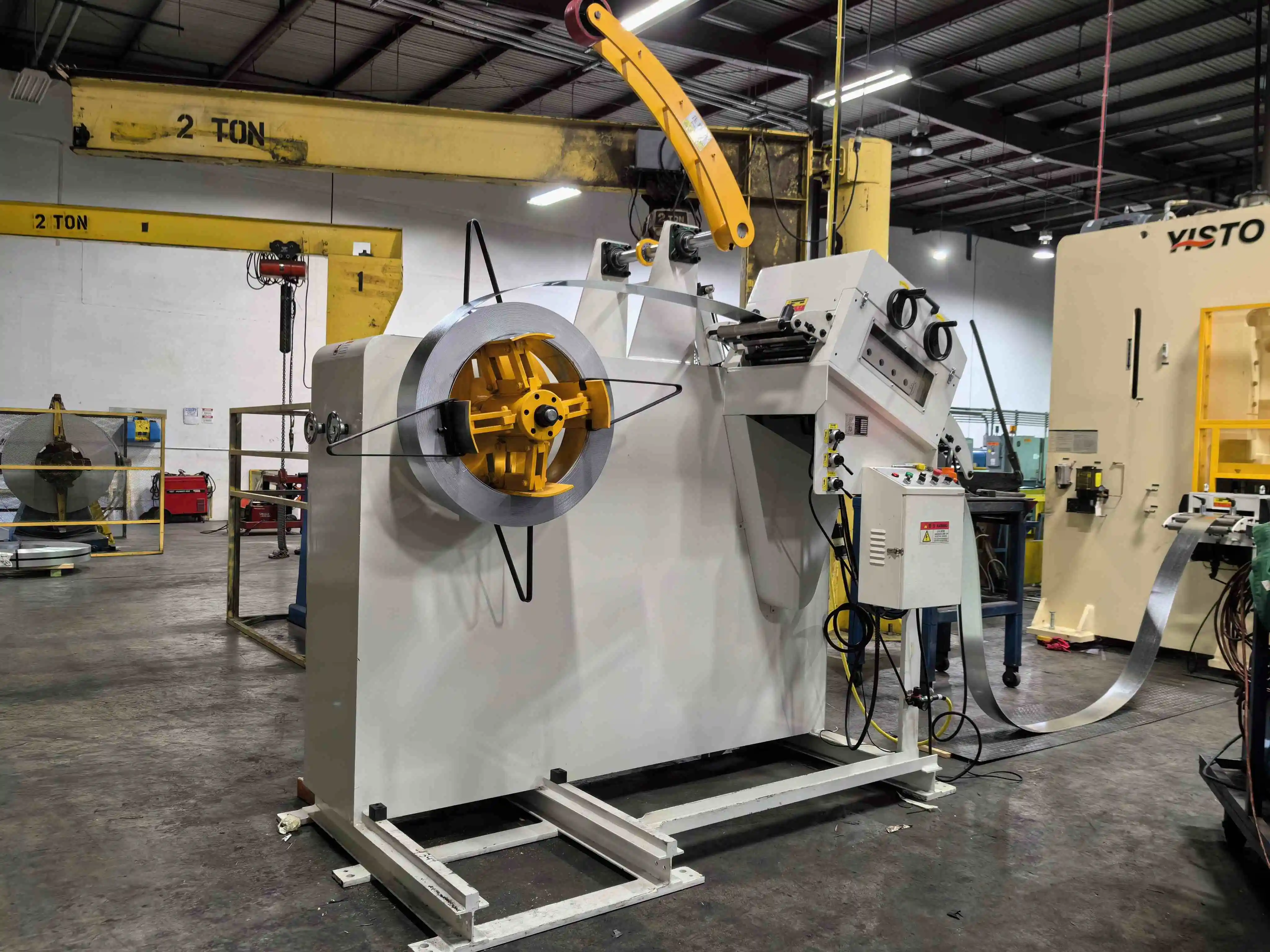

Станок для профилирования профилей, разматыватель рулонов и выравниватель листового металла подготавливают рулоны сырья. — Точный запуск: автоматическая гидравлическая станция размотки и выравнивания обеспечивает ровные, без напряжений металлические листы, готовые к производственному процессу на станке для профилирования профилей Beli.

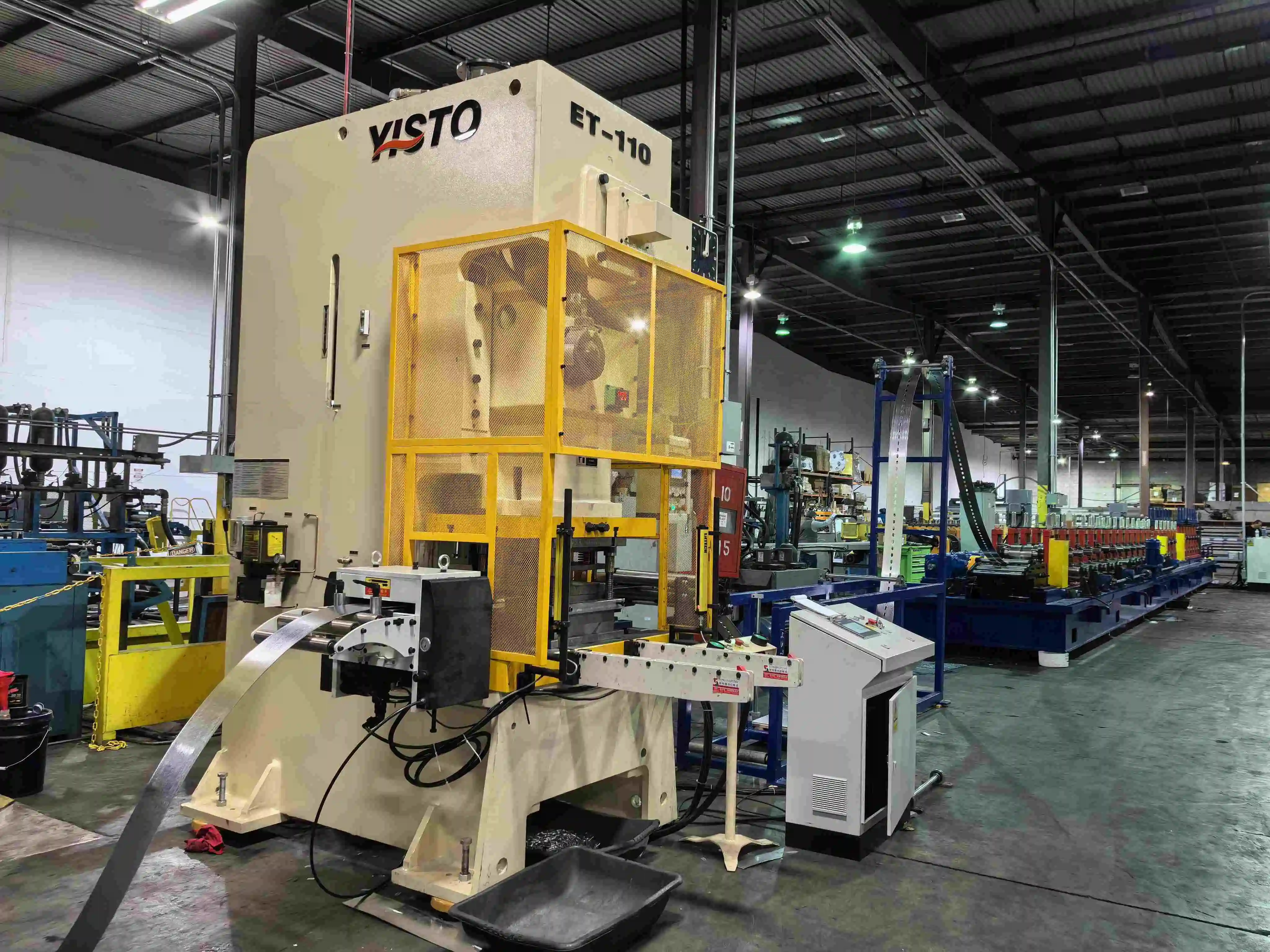

Сервоприводной подающий механизм и высокоскоростной штамповочный пресс для предварительной пробивки отверстий на линии профилирования профилей. — Высокая скорость и точность: этот интегрированный модуль сервопривода подачи и пробивного пресса обеспечивает точную пробивку отверстий для различных профилей профилей стойки перед тем, как материал поступит в основной профилировочный станок для профилей стойки.

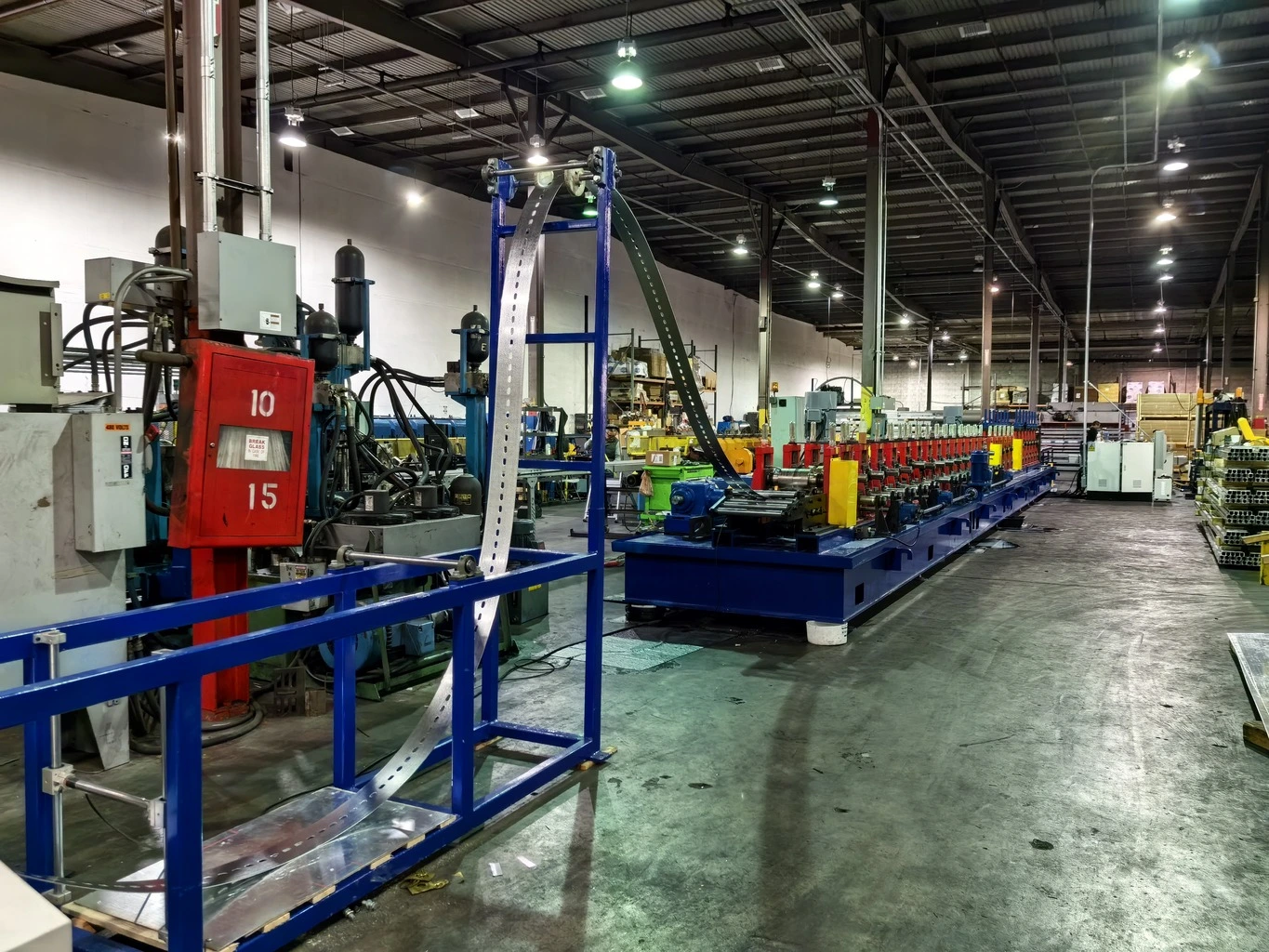

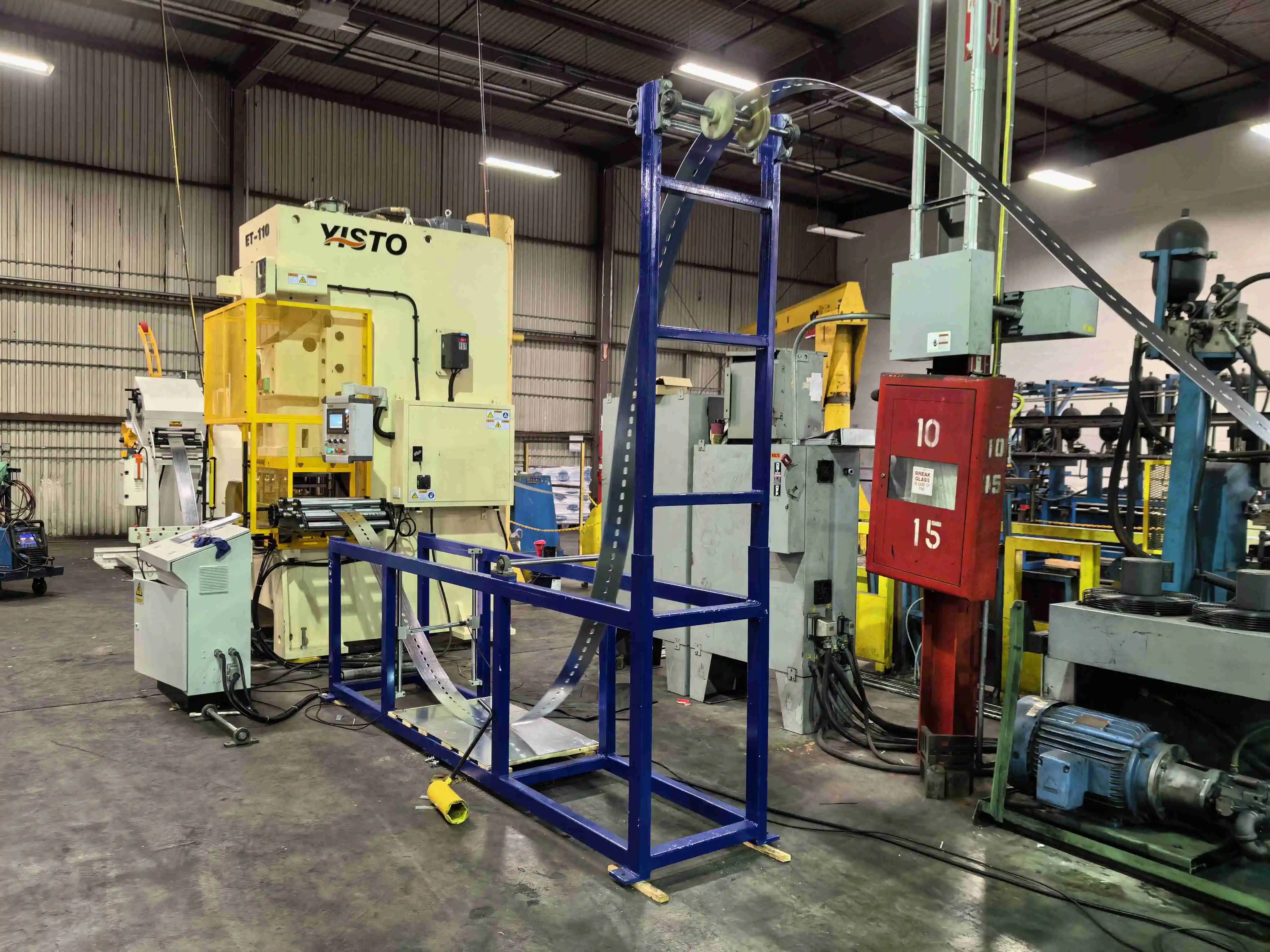

Накопительный контурный стол обеспечивает непрерывную работу производственного процесса на станке для профилирования профилей. — Бесперебойная работа: Аккумулятор обеспечивает непрерывный цикл подачи материала, позволяя профилировочному станку для профилей поддерживать непрерывное производство даже во время смены рулонов, что максимизирует эффективность.

Система подачи и направляющих для профилировочного станка Beli для профилегибочных станков. — Точность и направляющая: Специальный подающий механизм для профилирования листовой стали и направляющая обеспечивают точную и равномерную подачу идеально подготовленной полосы стали на главную станцию профилирующего станка для профилей.

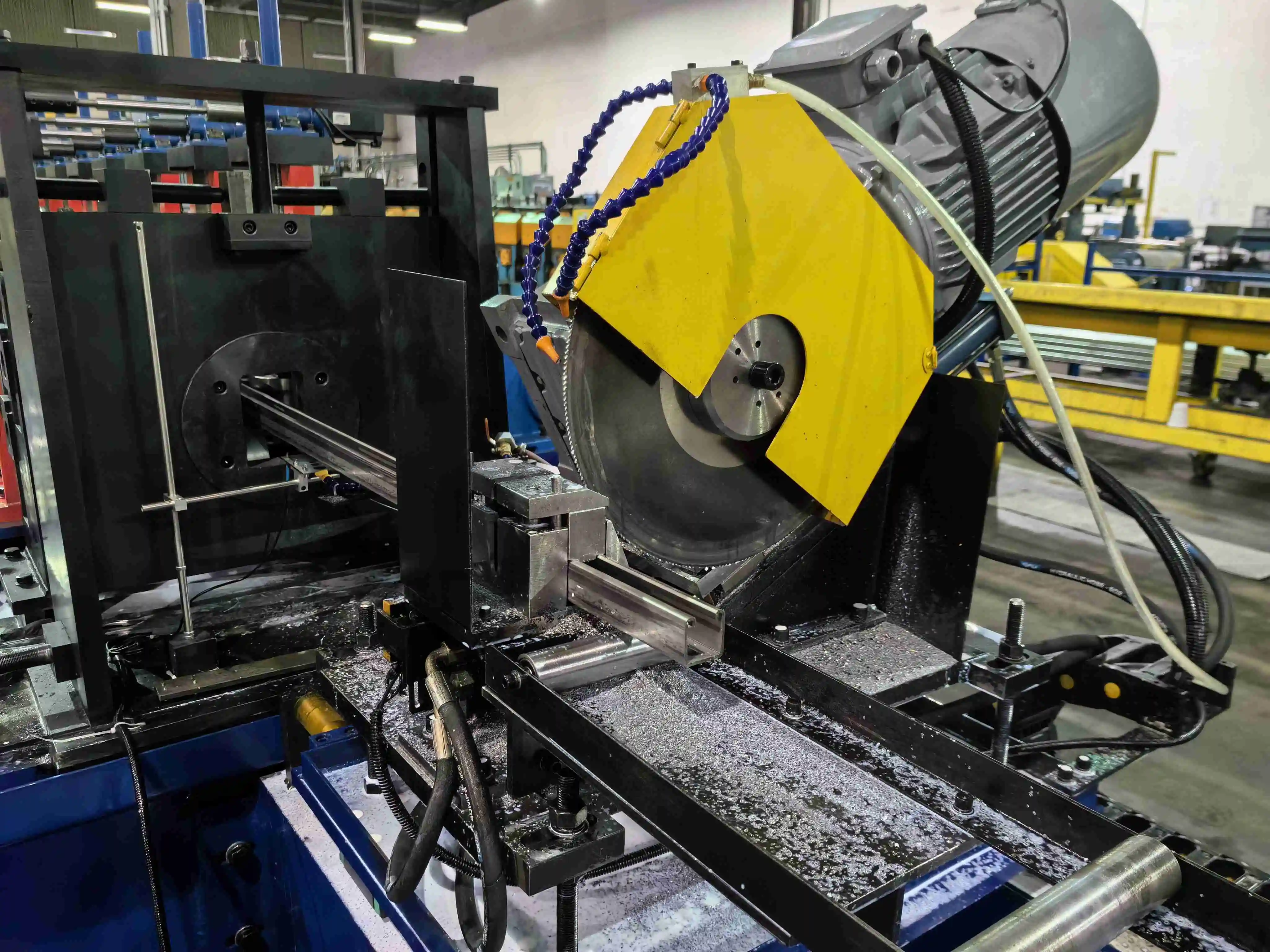

Высокоскоростной пильный станок завершает обработку готового изделия из профиля, полученного на станке для профилирования профилей. — Чистый срез, без простоев: гидравлическая система предварительной резки с помощью летучей пилы позволяет точно отрезать профиль стойки до необходимой длины без остановки основного станка для профилирования профилей стойки, гарантируя максимальную производительность.

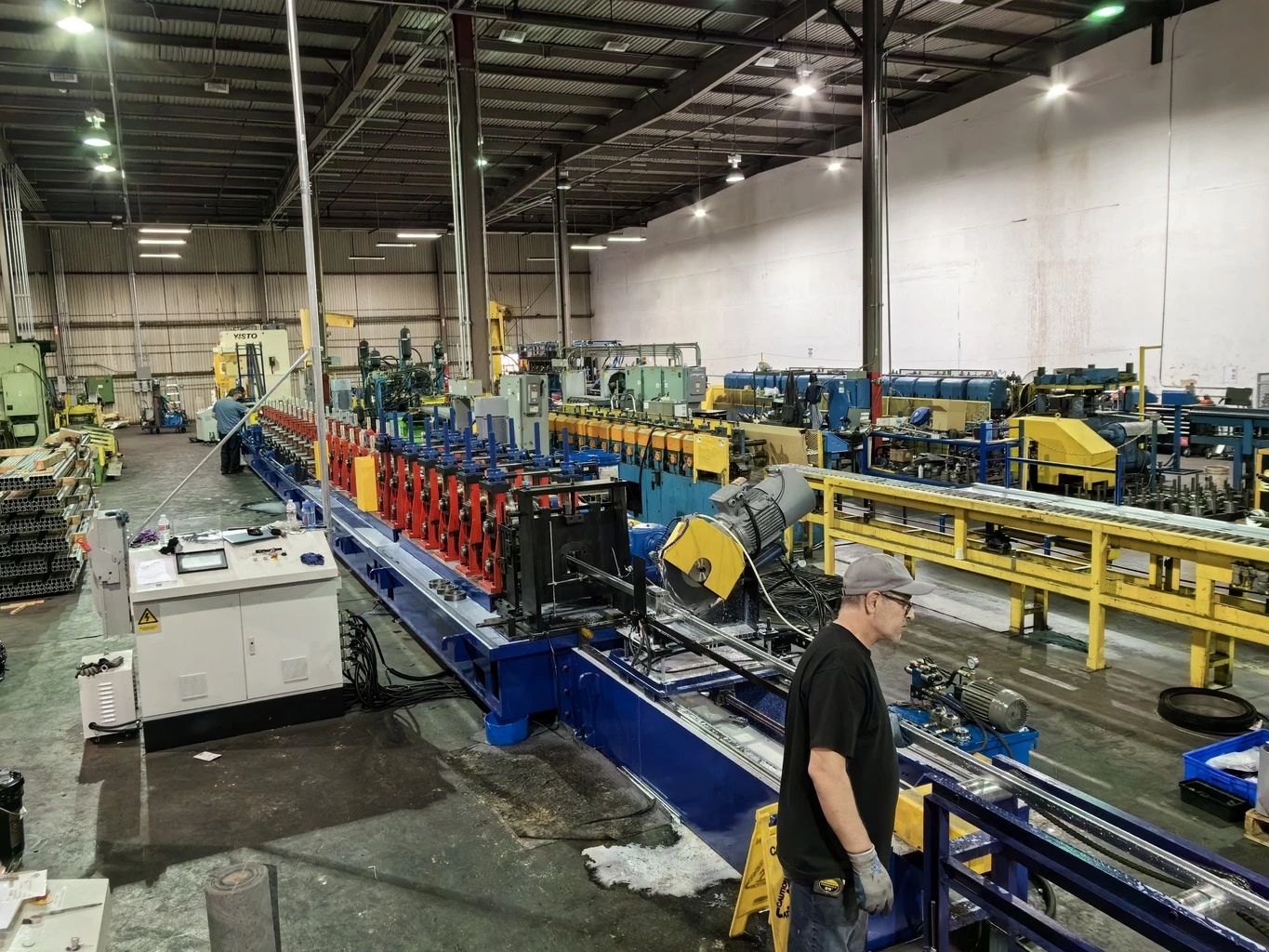

Полный обзор производственной линии автоматической профилировки профилей Beli для металлоконструкций. — Комплексное решение: Полная линия прокатных станов Beli для профилей, разработанная для высокой эффективности и производства профилей превосходного качества (например, типа Unistrut, С-образного профиля) для экспорта по всему миру.

🚀 Заключение и дальнейшие шаги

А Профилегибочная машина для производства профилей Uni Strut Это очень выгодное приобретение для металлообрабатывающих заводов. Он работает быстро, удаляет отходы и изготавливает детали идеальной формы. Кроме того, он легко справляется с толстой и тяжелой сталью каждый день.

Вы готовы создать больше каналов для распорок? Свяжитесь с командой экспертов Believe Industry уже сегодня. Мы поможем вам выбрать идеальное оборудование для вашего завода и установим его в любой точке мира!

❓ Часто задаваемые вопросы

Какие металлы можно использовать на станке для профилирования профилей Uni Strut?

А Профилегибочная машина для производства профилей Uni Strut В основном используется оцинкованная и углеродистая сталь. Также может использоваться нержавеющая сталь. Легко гнется металл толщиной от 1,5 до 2,5 мм.

Насколько быстро работает станок для профилирования профилей Uni Strut?

Нормальный Профилегибочная машина для производства профилей Uni Strut Скорость вращения составляет от 10 до 15 метров в минуту. Скорость немного меняется в зависимости от количества отверстий, которые необходимо пробить.

Компания Believe Industry также предлагает решения для повышения скорости печати до 50-60 м/мин.

Пробивает ли станок для профилирования профилей Uni Strut отверстия?

Да, это Профилегибочная машина для производства профилей Uni Strut Пробивает отверстия автоматически. Встроенный пресс делает отверстия перед тем, как металл сгибается в U-образную форму.

Сложно ли пользоваться станком для профилирования профилей Uni Strut?

Нет, а Профилегибочная машина для производства профилей Uni Strut Он прост в использовании. Работнику достаточно ввести длину и количество на сенсорный экран. Остальное сделает автомат.

Зачем станку для профилирования профилей Uni Strut необходимо масло или жидкость?

А Профилегибочная машина для производства профилей Uni Strut Для охлаждения и обеспечения скользкости необходима жидкость. Это предотвращает царапание металла роликами и продлевает срок службы станка.

Может ли станок для профилирования профилей Uni Strut изготавливать профили разных размеров?

Некоторые станки производят только один размер. Однако современные станки... Профилегибочная машина для производства профилей Uni Strut Можно регулировать. Рабочие могут заменять детали для изготовления изделий разных размеров, например, 41х41 мм и 41х21 мм.

Каковы габариты станка для профилирования профилей Uni Strut?

полный Профилегибочная машина для производства профилей Uni Strut Это очень длинный процесс. Обычно для него требуется от 15 до 40 метров площади. Также необходимо дополнительное пространство для погрузчиков, чтобы доставлять тяжелые стальные рулоны.
