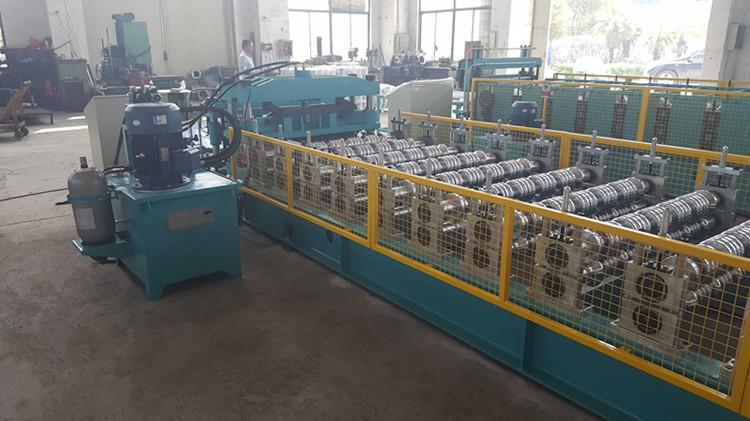

آلة تشكيل بلاط الفولاذ

آلة تشكيل بلاط الفولاذ هي خط إنتاج آلي متكامل لإنتاج بلاط الفولاذ. كل ما على العمال فعله هو إدخال البيانات المطلوبة (الطول، الكمية، طول الخطوة) على شاشة اللمس.

رسومات جانبية لبلاط الفولاذ

النوع: 25-200
النوع: 35-192
النوع: 28-176
النوع: 38-200

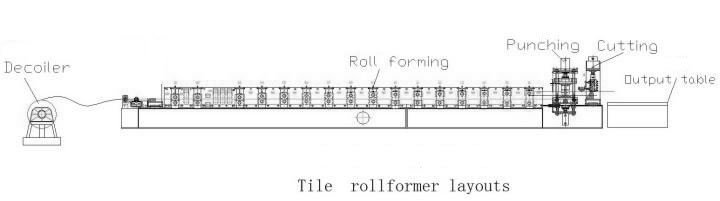

 تخطيط آلة تشكيل بلاط الفولاذ

المعايير الفنية لآلة تشكيل بلاط الفولاذ

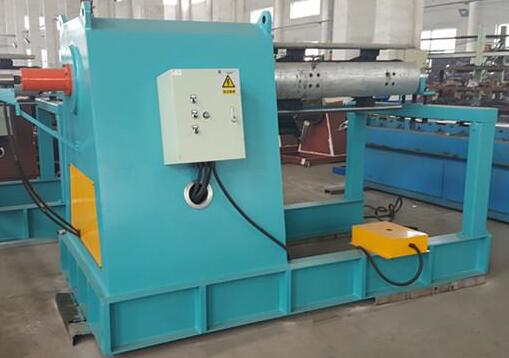

آلة فك اللفائف الهيدروليكية سعة 5 أطنان

1. يتم فصل وحدة التغذية ميكانيكيًا عن باقي خط الإنتاج
2. عرض الملف: 600-1250 مم
3. قطر الملف: 480 مم إلى 520 مم
4. الحد الأقصى للقطر الخارجي: 1200 مم
5. الحد الأقصى لوزن الملف: 5000 كجم؛;
6. سرعة فك اللفة: 0-15 متر/دقيقة قابلة للتعديل
7. قوة المحرك: محرك تيار متردد 5.5 كيلو وات
8. الطاقة الهيدروليكية: 4 كيلو وات
9. يتم التحكم في السرعة عن طريق محول التردد العلامة التجارية: Yaskawa

آلة تشكيل اللفائف

1. هيكل الماكينة: يعتمد على فولاذ شعاع H ولوحة حائط ملحومة، مادة ASTM 1045
2. محطة الأسطوانات: 18 محطة
3. قطر العمود: 76 مم
4. مادة العمود: فولاذ 45# عالي الجودة
5. مادة البكرات: فولاذ 45#، مطلي بالكروم بسمك 0.05 مم
6. قوة المحرك الرئيسي: 7.5 كيلو وات
7. انتقال الطاقة: السلاسل والتروس
8. التحكم في السرعة: عن طريق محول التردد
9. سرعة التشكيل: 3-4 م/دقيقة (باستثناء اللكم والقطع)
10. الوزن الإجمالي: حوالي 8.5 طن

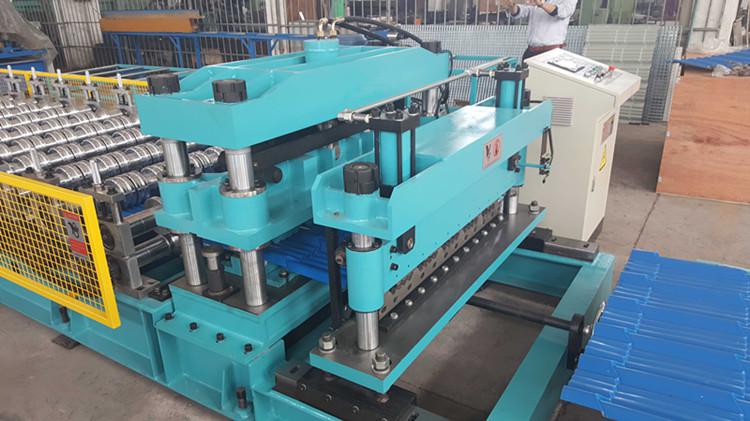

خطوات اللكمة ووحدة القطع

1. سيتم توصيل المثاقب بوحدة هيدروليكية واحدة. تتكون هذه الوحدة من خزان، ومحرك، ومضخة، وصمامات تحكم في الضغط، ومقاييس ضغط، وصمامات لولبية، وخراطيم هيدروليكية. جميعها مصممة للعمل بأمان عند ضغط التشغيل المطلوب.
2. مادة اللكمات: Cr12،HRC 58-62، مطلي بالكروم
3. الطاقة الهيدروليكية: 7.5 كيلو وات
4. ضغط العمل: 12-16 ميجا باسكال
5. قوالب اللكم: مجموعة واحدة
6. قالب القطع: مجموعة واحدة
7. نحن نعتمد جهاز القطع و قالب اللكم في جهاز واحد.

محطة هيدروليكية

1. قوة المحرك الهيدروليكي: 7.5 كيلو وات
2. ضغط العمل: 12-16 ميجا باسكال
3. صمام الملف اللولبي: بكين هواد
4. زيت هيدروليكي: زيت هيدروليكي 46#

نظام التحكم

1. يقوم العامل بإدخال طول وكمية المنتج من خلال شاشة اللمس، بإجمالي 20 مجموعة، وستعرض شاشة اللمس حالة عمل الماكينة.
2. نظام التحكم بالحاسوب: Panasonic PLC أو Siemens
3. المشفر: ومفتاح الحد: ماركة Omron
4. محول التردد: ياسكاوا
5. شاشة تعمل باللمس: MCSG
6. طاقة النظام المتحكم بها: حماية من الحمل الزائد
7. الجهد: 415، 50 هرتز، 3 مراحل

شركة بيليف إندستري لدينا أيضًا آلات تشكيل اللفائف لـ، ,  سطح الأرضية, أنبوب التصريف, رف عمودي. .و أيضا آلة تشكيل اللفة المخصصة تم تصميمه لتلبية متطلبات خاصة.
