La máquina perfiladora de paneles metálicos para paredes se utiliza para la producción automática de paneles de pared. La máquina puede cortar los perfiles de los paneles a la longitud deseada.

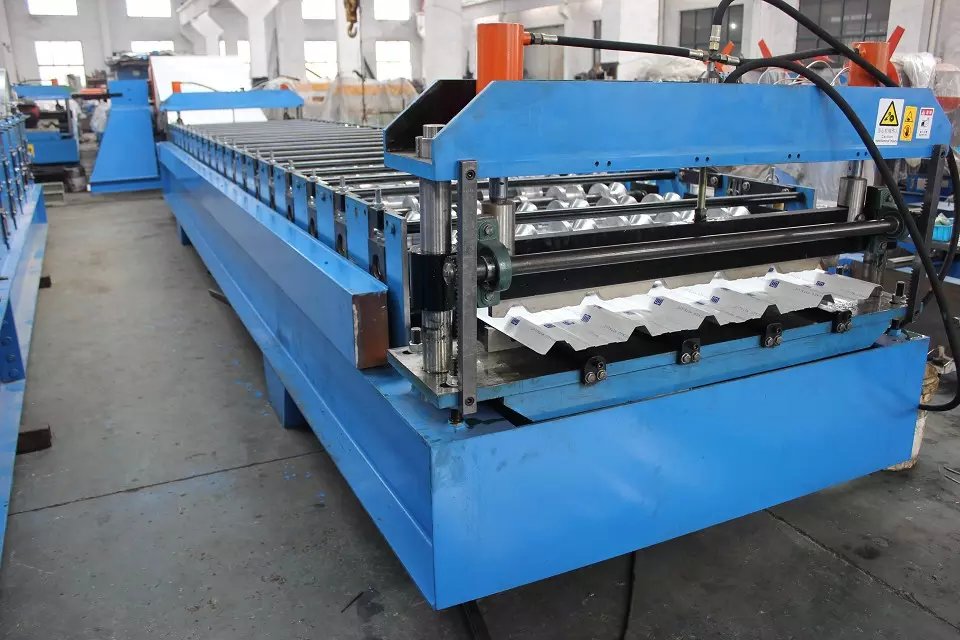

Máquina perfiladora de paneles metálicos para paredes
Panel de pared de metal
Como sabemos, los paneles de pared tradicionales se fabrican con ladrillo, compuesto de arcilla, arena y cal, o con hormigón. En la actualidad, los paneles metálicos se utilizan ampliamente en estadios, centros de convenciones, salas de exposiciones, estaciones de tren, villas de lujo, aeropuertos, teatros y muchos otros ámbitos arquitectónicos.
Los paneles metálicos para paredes (láminas para techos) se fabrican mediante laminación en frío a partir de materiales metálicos comunes con diferentes secciones. Además, incorporan aislamiento térmico, impermeabilidad y absorción acústica para una amplia gama de aplicaciones. El material puede ser acero galvanizado, acero galvanizado prepintado, aluminio o acero inoxidable. El espesor suele ser de 0,2 a 0,8 mm. Believe Industry Company dispone de diferentes tipos de máquinas perfiladoras para paneles de pared, adaptadas a diversos perfiles. También aceptamos perfiles personalizados.
Clasificación de paneles metálicos para paredes
Usos: Panel de pared interior, panel de pared exterior, panel de pared decorativo
Método de instalación: Autobloqueo, horizontal, vertical.
Función: Mantener el calor, embellecer, etc.
Material: aleación de aluminio, PPGI, GI, cobre, etc.
Believe Industry Company ofrece una gama completa de máquinas perfiladoras para paneles metálicos de pared, tales como: perfiladora de láminas onduladas Mini Orb, perfiladora de láminas con sistema Clip Lock, perfiladora de paneles decorativos de pared, etc.
Componentes y especificaciones de la máquina perfiladora de paneles metálicos para paredes.
Desenrollador manual
Diámetro interior de la bobina: 460-520 mm
Diámetro exterior de la bobina: máximo 1300 mm
Peso máximo de carga: 5 toneladas
Aflojamiento y tensión manuales, desenrollado pasivo.
Laminadora de paneles de pared
Estructura principal de la máquina: Acero 350H, con placa de acero de 25 mm soldada.
Número de soporte de perfilado:18 grupos
Velocidad de formación: Aprox. 15 m/min
Diámetro del eje: 80 mm
Material del eje: acero 45# con tratamiento térmico superficial
Material del rodillo: Acero ASTM 1045 con tratamiento de temple HRC58-60 y cromado de 0,05 mm de espesor.
Transmisión: Cadena; los dos primeros soportes utilizan engranajes para accionar los ejes superior e inferior.
MotorFuerza:7,5 kW
Todas las partes accionadas de la máquina perfiladora de chapas están cubiertas con protecciones de seguridad.
Dispositivo de corte hidráulico
El operario puede configurar todos los datos de longitud, cantidad y posición de los agujeros en la pantalla táctil, que controlará la máquina.
Tipo: Parada de corte hidráulico
Material del molde de corte: Acero Cr12 con tratamiento de temple HRC 60-62, 2 grupos
Longitud y cantidad de corte: Los clientes pueden configurar la longitud y la cantidad en la pantalla táctil del PLC.
Potencia de la central hidráulica: 5,5 kW
Sistema de control
Sistema de control por computadora: PLC Panasonic
Pantalla táctil: Kunluntongtai MCSG
Codificador: Marca Omron
Inversor: YASKAWA
Interruptor de límite: Marca Omron
Presión de la estación hidráulica: 16 MPa
Corriente: 380 V corriente continua, 50 Hz, trifásica
Adopta un conector de aviación para facilitar la conexión de los cables.
