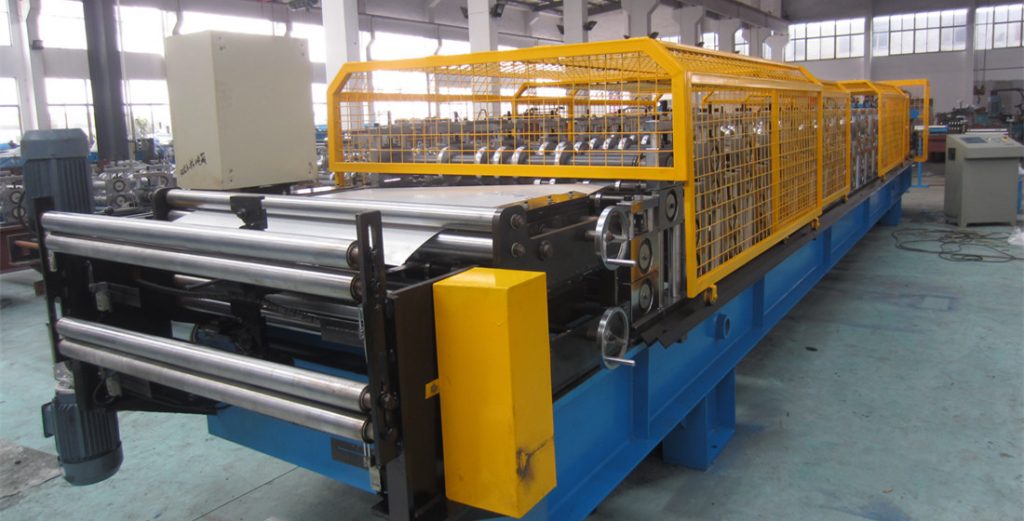

Máquinas perfiladoras de chapa metálica

Máquinas perfiladoras de chapa metálica Se utilizan generalmente en la producción en masa de piezas de sección igual.

Máquinas perfiladoras de chapa metálica

Función y uso

Como resultado de la continua conformado de rodillos Con múltiples pares de rodillos, las perfiladoras de chapa metálica pueden producir numerosos perfiles delgados, ligeros, rígidos y complejos. Por ejemplo: Láminas para techos, Paneles de revestimiento de pared, Correas, Azulejos, cubiertas de piso, Studs y pistas, etc.

El proceso de perfilado secuencial, que puede conectarse con diversos dispositivos tecnológicos, como el lavado, la elevación, el enrollado y la soldadura, resulta en una operación de flujo continuo. Por lo tanto, la eficiencia de producción es muy alta y el costo es bajo. Es un método de procesamiento especial ampliamente utilizado y popularizado en productos de procesamiento modernos.

Ventajas de las máquinas perfiladoras de chapa metálica

Proceso continuo de laminado en frío. El extremo de la tira del rollo anterior se conecta con la siguiente mediante soldadura de alineación. De esta manera, las tiras se introducen continuamente en el laminador. Este proceso de laminado es eficiente, de alto rendimiento y universal. Sus principales ventajas son las siguientes:

1.  bajo costo de bobina y menor pérdida de corte, reduciendo así el costo total de los materiales.
2. Puede producir secciones complicadas
3. La capacidad de producción se mejora ya que el proceso es continuo.

Chapa de metal Máquina perfiladora de rodillos Componentes

La máquina perfiladora generalmente consta de cuatro componentes principales: sección de entrada, laminador, unidad de corte y unidad de salida. También incluye algunos equipos auxiliares.

Sección de entrada

Solo unas pocas máquinas perfiladoras se alimentan con láminas precortadas. En la mayoría de los casos, el material se introduce en las máquinas perfiladoras en bobinas. Las bobinas se colocan en Desenrolladores(Desbobinadores).

Para aprovechar al máximo el potencial de una máquina perfiladora, es fundamental mantenerla en funcionamiento. En otras palabras, minimizar el tiempo de parada. Se requiere un desenrollador de gran capacidad o un desenrollador de doble cabezal (rotativo). También se puede usar un acumulador adicional para almacenar las bobinas, pero es muy costoso y se usa poco en una máquina perfiladora.

Trenes de laminación

El laminador es el componente principal de la máquina perfiladora de chapa metálica. Para elegir el laminador adecuado, consideramos el perfil del producto de acero.

1. Molino en voladizo, ampliamente utilizado para secciones simples y estrechas.
2. Molino dúplex, forman ambos bordes del producto, estrecho o ancho. Cree en la industria Se utiliza un molino dúplex para la perfiladora de paneles de puertas, perfiladora de pernos y rieles, y perfiladora de bandejas portacables. El punto en común es que todos los productos tienen diferentes anchos.
3. Molino dúplex de eje pasante. Molino dúplex especial. Versión mejorada del molino dúplex. La máquina perfiladora de correas CZ utiliza este tipo de molino.
4. Molino estándar. El más utilizado para máquinas perfiladoras de chapa metálica.
5. Doble alto mill. El molino es capaz de producir 2 láminas de metal diferentes con un tiempo de cambio rápido.
6. Molino de balsas. Molino especial, tiempo de cambio rápido, bancada común, tren de transmisión, etc.
7. Molino lado a lado. 2 juegos de rodillos instalados en ejes comunes para perfiles estrechos. Ampliamente utilizado en máquinas formadoras de rodillos para rieles y espárragos.

Unidad de corte

Existen varios métodos de corte para máquinas formadoras de chapa metálica.

1. Corte hidráulico
2. Corte con sierra rotatoria
3. Corte con sierra en frío.

Las posiciones de corte pueden ser:

1. Antes del perfilado
2. Entre puestos de perfilado
3. Después del conformado

Unidad de salida

Generalmente, el producto terminado se descarga en una mesa transportadora de rodillos de acero. Para reducir el costo de mano de obra, se utiliza un apilador automático.
