Máquina de perfilagem de bandejas de cabos

Lar » Máquina de perfilagem de bandejas de cabos

Formadora de rolos para bandejas de cabos Serve para produzir bandejas de cabos, tampas de bandejas de cabos e escadas para bandejas de cabos de várias larguras, conforme as necessidades.

Parâmetros técnicos da formadora de rolos para bandejas de cabos

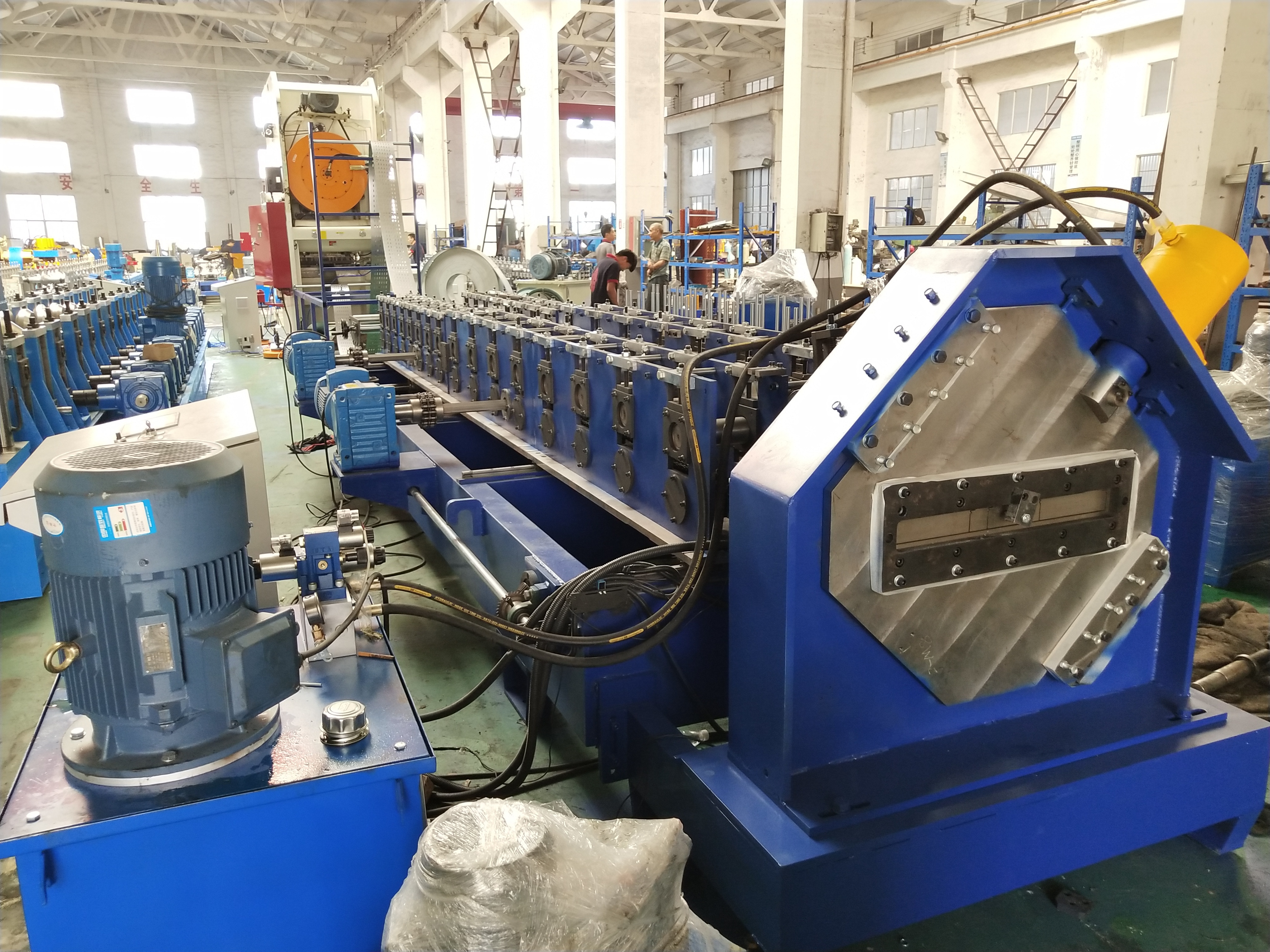

Layout da linha de bandejas de cabos

layout da linha de produção de bandejas de cabos
Desenrolamento – Nivelamento – Alimentação e Perfuração – Conformação por Rolos – Corte – Coleta

Componentes da máquina de bandeja de cabos

  1. Desbobinador hidráulico
  2. Máquina de nivelamento
  3. Alimentador Servo e Prensa de Punção
  4. Máquina de perfilagem de rolos
  5. Rastreamento de corte
  6. Mesa de coleta
  7. Painel de controle
  8. Estação Hidráulica

Breve introdução ao M/C

Desbobinador hidráulico

Desbobinador de 8 toneladas
  1. Capacidade de carga: 8 toneladas
  2. Diâmetro interno da bobina: 460-520 mm
  3. Diâmetro externo da bobina: Máx. 1500 mm
  4. Largura máxima: 1000 mm
  5. Potência de expansão hidráulica: 5,5 kW
  6. Potência de desenrolamento elétrico: 5,5 kW
  7. Velocidade de desenrolamento: 15 m/min

Nivelador de nove rolos

máquina de nivelamento
  1. Largura máxima: 1000 mm
  2. Espessura máxima: 3 mm
  3. Quantidade de rolos: 9
  4. Potência do motor: 4 kW
  5. Ajuste do rolo de pressão e do rolo nivelador: Gire manualmente o volante para ajustar.

Alimentador Servo e Prensa de Punção

prensa de punção
  1. Potência do servomotor: 2,9 kW
  2. Velocidade de alimentação: 20 m/min
  3. Capacidade da prensa de estampagem: 160-350 toneladas
  4. Velocidade de soco: 80 vezes/min
  5. PLC controlado por: Siemens
  6. Tela sensível ao toque: Siemens
  7. Matriz de punção: Cr12 Mov, HRC58-62

Máquina de perfilagem de bandejas de cabos

forma de rolo para bandeja de cabos
  1. Espessura da bobina: 0,8-1,5 mm
  2. Estações de rolos: 20 conjuntos
  3. Material do eixo: 40Cr, 70 mm de diâmetro, HB 220-260
  4. Material do rolo: GCR15, tratamento de têmpera, HRC58-62°
  5. Potência do motor: 7,5 kW * 2
  6. Velocidade de formação: 8-15 m/min
  7. Método de acionamento: Engrenagem e corrente
  8. Potência de ajuste de altura: 1,5 kW * 2
  9. Potência de ajuste de largura: 2,2 kW
  10. Potência de corte hidráulico: 5,5 kW

Painel de controle

  • Toda a linha de produção é controlada por um sistema de controle PLC com tela sensível ao toque e operação por botões para permitir a interação homem-máquina.
  • O operador pode monitorar o programa de configuração (controle programável) e modificar os parâmetros para controlar a linha. Também pode verificar o status de funcionamento, os parâmetros e as indicações de erro, etc.
  • Tipo de operação: interruptor de dois tipos (automático/manual).
    1. Na posição manual: permite operar cada parte da máquina separadamente.
    2. Na posição automática: pode operar em toda a linha. A parada de emergência garante a segurança do equipamento e do operador.
  • Idiomas de operação: inglês e chinês
  • Função de vigilância de toda a linha: permite monitorar as condições de movimento na linha de produção, possibilitando a vigilância das condições de produção em vários locais.
  • Função de Detecção de Falhas: percorre a linha de produção, verificando a sequência de sinais, detectando erros e acionando um alarme para parar a máquina.
