C-Strut Machine, Strut Channel Machine

Профилегибочная машина для производства C-образных стоек

Холодногнутая сталь является основным материалом для изготовления лёгких стальных конструкций. Она обладает такими преимуществами, как лёгкий вес, высокая жёсткость, удобство монтажа и экономичность. В частности, благодаря постоянному развитию технологий солнечной энергетики, строительство солнечных электростанций в Китае вступило в период беспрецедентного роста. Сталь С-образного профиля – это разновидность холодногнутой стали. Благодаря уникальному поперечному сечению и высоким механическим свойствам, её удельный вес достигает более 601 тонны от общего веса стали кронштейна. Здесь мы расскажем о профилегибочном станке для производства С-образных стоек с полным набором функций, высокой степенью автоматизации и экономичностью.

Холодногнутая сталь – это прокатка, осуществляемая методом непрерывной прокатки из стальных заготовок или рулонов. Холодногнутая сталь – это экономичный лёгкий стальной профиль, являющийся основным материалом для изготовления лёгких стальных конструкций. По сравнению с обычными стальными конструкциями, она позволяет сэкономить около 30-50% стали. Кроме того, холодногнутая С-образная сталь отличается ультратонким, хорошо профилированным и сложным поперечным сечением, которое невозможно получить методом горячей прокатки. Это усовершенствованный вариант вышеуказанной формы, с более сложным поперечным сечением, превосходными механическими свойствами и более удобным монтажом.

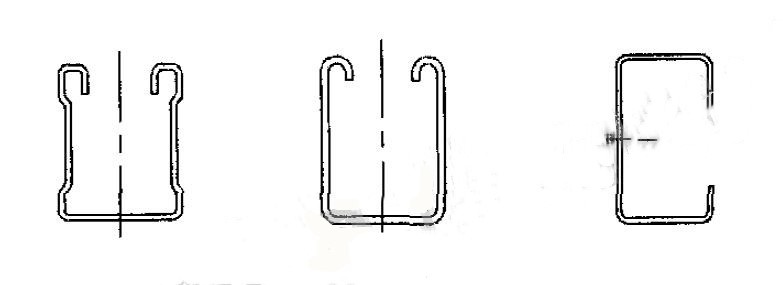

Конструкция C-образной стойки

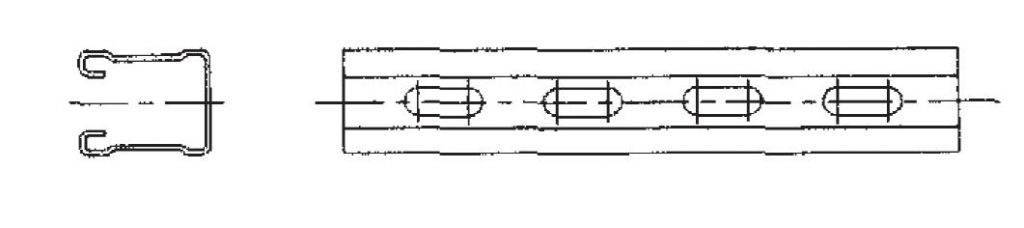

Вышеперечисленные типы С-образных профилей являются наиболее распространёнными профилями для систем солнечных стоек. Первая секция сложная, с хорошей механикой и удобным монтажом. Профилегибочный станок для производства С-образных профилей для первой секции также может производить вторую и третью секции, заменив некоторые ролики.

Процесс производства станков C Strut

Анализ профилирования

Что касается сырья, то рулонная полоса должна быть закреплена и размотана на разматывателе. После размотки рулон превращается в лист, который необходимо сплющить. Пробивку отверстий можно производить до или после профилирования, но лучше до профилирования. Профилегибочный стан использует портальную арку в качестве профилировочных стендов, что позволяет легко снимать и заменять верхние и нижние ролики. Метод резки может быть пильным или гидравлическим. Гидравлическая резка имеет высокие эксплуатационные расходы и расходы на техническое обслуживание, небольшие заусенцы надреза и высокие требования к пробивке формы. Резка летучей пилой экономична, но необходимо контролировать заусенцы, образующиеся после резки. Также необходим сборный стол для поддержки продукции.

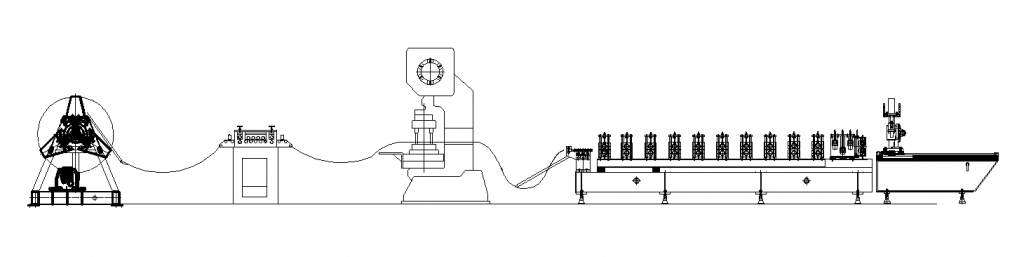

Подтверждение производственного процесса

Размотка – Правка – Штамповка – Профилирование – Резка – Сбор

Компоненты и характеристики профилегибочной машины для производства C-образных профилей

Пассивный разматыватель

Отрегулируйте левый и правый винты, чтобы отрегулировать внутренний диаметр рычага разматывателя и адаптировать его к разному внутреннему диаметру рулонных полос.

1. Ширина: 100-300 мм
2. Грузоподъемность: 3 тонны
3. Внутренний диаметр: 450-600 мм
4. Внешний диаметр: 1600 мм

Выравнивающее устройство

Выравнивающее устройство предназначено для выравнивания рулонов перед пробивкой отверстий и обеспечивает тяговое усилие при размотке. Как обычно, нижние ролики являются приводными, а верхние ролики могут подниматься и опускаться для рулонов разной толщины.

1. 7 роликов для выравнивания
2. Диаметр ролика: 80 мм
3. Мощность двигателя выравнивания: 5,5 кВт

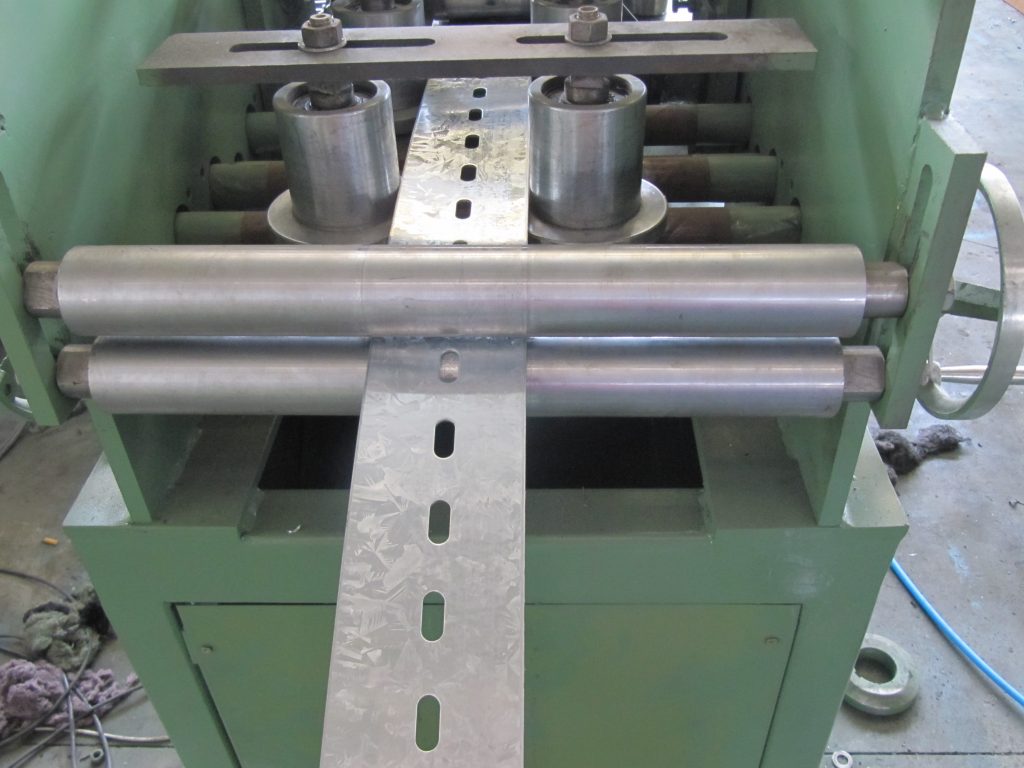

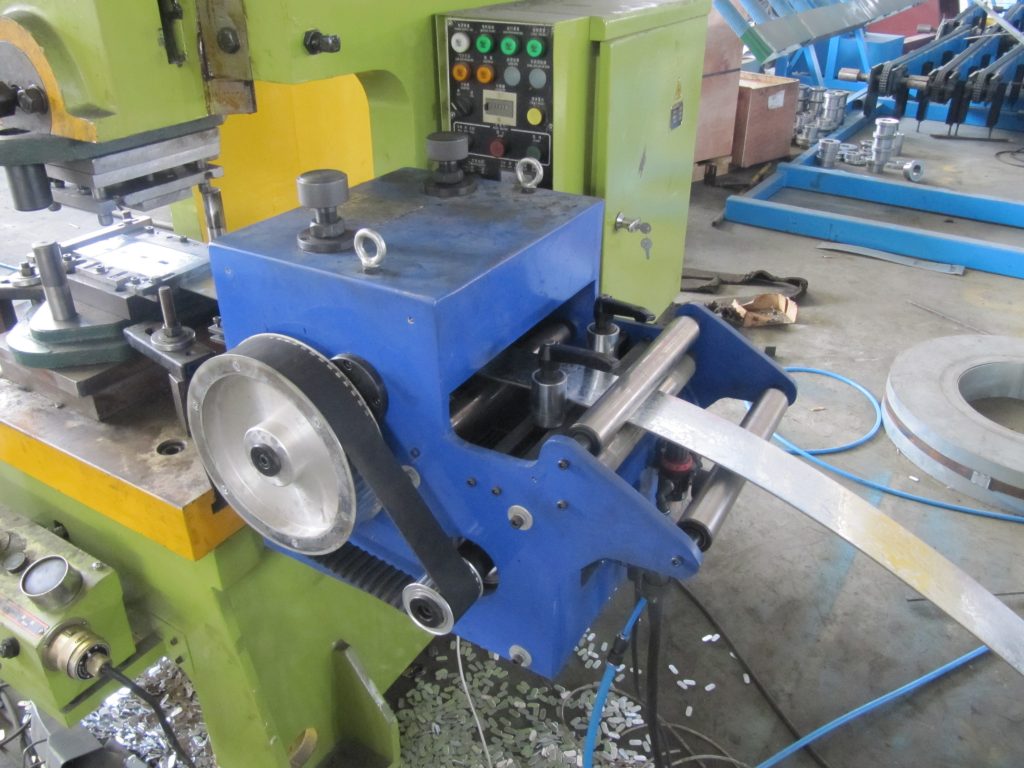

Устройство для пробивки отверстий

Устройство пробивки состоит из сервопривода, устройства воздушного пресса, устройства пробивки и форм для пробивки.

1. Мощность сервопривода: 3 кВт
2. Скорость пробивки: 10 м/мин
3. Мощность гидравлического двигателя: 11 кВт

Фрезерный станок C Strut

Основная база профилегибочной машины для производства С-образных стоек изготовлена из сварной стали H-типа и имеет арочный портал в качестве стойки.

1. Шаги формования: 20
2. Материал формовочных роликов: CR12, HRC 58-62
3. Диаметр вала: 80 мм
4. Мощность двигателя: 2*15 кВт
5. Скорость профилирования: 10-15 м/мин

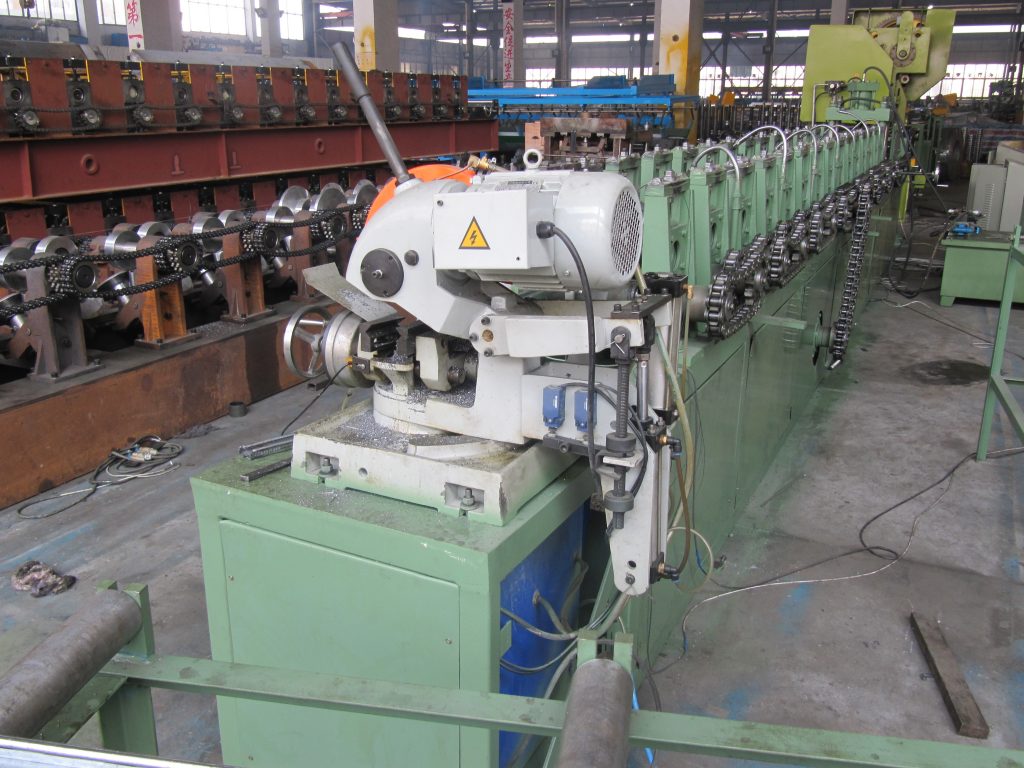

Резка летучей пилой

Летучая пила отличается низкой стоимостью, удобством обслуживания и высокой степенью адаптации к продукту. Она оснащена следящей структурой. Рабочие процессы включают: пневматическое нажатие, движение слежения, резку, пневматическое отпускание, пневматический возврат. В процессе работы устройства основной станок не останавливается. Когда изделие достигает заданной длины, пневматическое прижимное устройство прижимает заготовку и следует за ней назад (по направляющей), затем начинает резку и отпускает пневматическое устройство после завершения резки. Режущее устройство движется вперед под действием цилиндра, возвращается в исходное положение и ожидает следующего реза.

1. Мощность резки: 11 кВт
2. Материал пилы: MN15
3. Диаметр режущей пилы: 300 мм
4. Толщина режущей пилы: 3 мм

Стол для сбора

Сборный стол для профилегибочной машины C-Strut может быть роликовым или ленточным. Роликовый тип требует ручного сбора продукции, в то время как конвейер может быть автоматическим.

Система управления ПЛК

Оператор автоматически управляет профилегибочным станком для производства профилей с С-образной распоркой (с программным управлением) по заданной программе и контролирует процесс управления. С помощью цифровой настройки можно регулировать скорость и длину заготовки. Также можно отслеживать состояние работы оборудования и индикацию неисправностей в режиме реального времени. Предусмотрено два режима работы: ручной/автоматический. Благодаря функции ручного и автоматического переключения: в автоматическом режиме машина может работать, и производство продолжается в течение короткого времени; в автоматическом режиме. Далее, вся производственная операция линии выполняется последовательно. На всей линии предусмотрены кнопка аварийной остановки и датчик предельного положения, что позволяет легко реагировать на аварийные ситуации и обеспечивать безопасность оборудования и операторов.

1. Марка ПЛК: Siemens/Panasonic
2. Инвертор: ABB/Siemens/Yaskawa
3. Энкодер: Omron
4. Концевой выключатель: Omron
5. Кнопка: Сименс

Компания Believe Industry иметь полный спектр профилегибочные машины для стальных конструкций. Связаться с нами для получения более подробной информации.

•

•

•

•
