Что такое профилировочный станок?
А профилегибочная машина Это система непрерывного производства, которая преобразует металлические рулоны в определенные однородные профили путем пропускания материала через ряд соединенных между собой профилированных роликов. В отличие от штамповки, она использует пошаговое продольное изгибание при комнатной температуре, сохраняя толщину материала и обеспечивая высокоскоростное производство конструкционных элементов с допусками до ±0,2 мм.
I. Основные принципы работы линии профилирования металла.
современный профилегибочная машина is not merely a collection of rollers; it is a synchronized engineering ecosystem. At its heart, the process relies on the “constant length” principle. Before purchasing equipment, many professionals seek a комплексный анализ профилировочного станка технология, позволяющая понять, как двухмерный листовой металл преобразуется в сложные трехмерные профили без уменьшения толщины поперечного сечения.
1.1 Кинематика изгиба
In roll forming, the strip is gradually bent in a series of stages. Each stage (or “pass”) brings the cross-section closer to the final shape. According to the Справочник по профилированию (Джордж Т. Халмос), Наиболее важным фактором является Продольная деформация. If the strain at the edges of the strip exceeds the material’s yield point during the transition between stands, “edge wave” or “oil canning” occurs. Staying updated on a Усовершенствование технологии профилирования: 5 невероятных секретов 2026 года Это может помочь инженерам уменьшить количество дефектов, связанных с деформацией, за счет более равномерного распределения материала при прокатке.
1.2 Дизайн цветочных узоров: план успеха
The “Flower Pattern” is the 2D CAD overlay of every bending step.
-
Расчет нейтральной линии: Мы определяем точную ось, в которой материал не растягивается и не сжимается.
-
Компенсация за пружинение: For high-strength steels (UHSS), the rollers must “over-bend” the profile. Our 2026 designs utilize МКЭ (анализ методом конечных элементов) to predict exactly how much the material will “snap back” after exiting the профилегибочная машина.
II. Усовершенствованные конфигурации прокатных станов: выбор подходящего фундамента
Жесткость профилегибочный стан определяет качество конечного профиля. Отклонение машины—Небольшое расширение зазора между валками под давлением — может вызвать изменение размеров. Выбор подходящего прокатного стана — первый шаг к... Станок для профилирования металла: 5 невероятных достижений 2026 года которые фокусируются на структурной жесткости.
2.1 Стандартные и специализированные мельницы
-
Стандартная (обычная) мельница: Features shafts supported at both ends by heavy-duty housings. This is the “workhorse” for thick-gauge structural steel профилегибочная машина приложения.
-
Консольная мельница: Поддерживается только одна сторона вала. Это позволяет невероятно быстро менять профиль, но ограничено использованием материалов меньшей толщины и более узких полос.
-

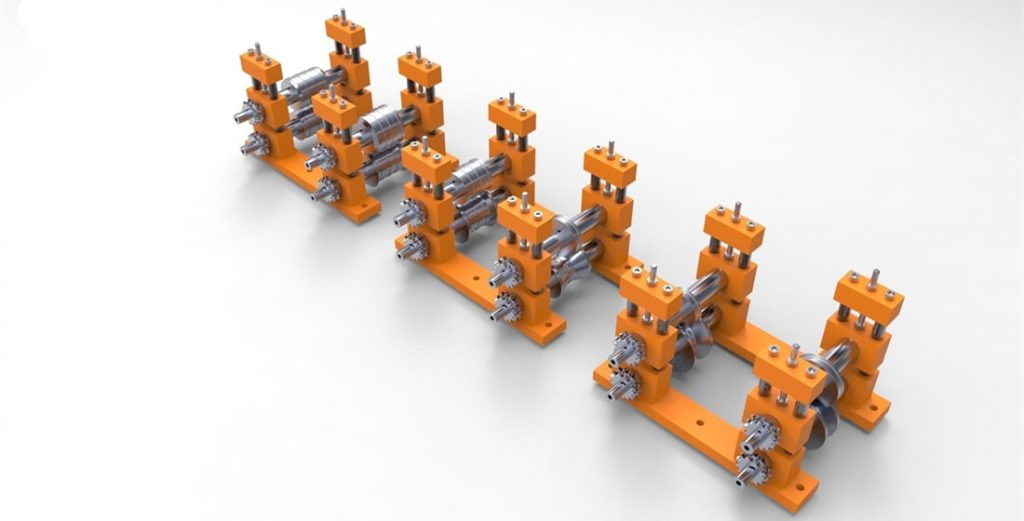

Стан с листовым (плитным) основанием: В производственной сфере 2026 года, Сплавные мельницы are essential for Just-In-Time (JIT) production. The entire roll set is mounted on a removable “raft,” allowing for a complete profile changeover in under 15 minutes.
-
Двухъярусная (двухслойная) мельница: Вертикальное расположение двух формовочных линий позволяет владельцам заводов экономить 50% площадей. Понимание Как отрегулировать ролики профилировочного станка В таких компактных установках особенно важно обеспечить одинаковое качество продукции на обоих уровнях.
III. Что предлагает компания Believe Industry: решения на 2026 год
Компания Believe Industry (Beli RollformingКомпания использует новейшие технологии для предоставления индивидуальных решений «под ключ». Каждый производимый нами профилировочный станок интегрируется с программным обеспечением Copra RM или Ubeco PROFIL, что обеспечивает оптимизацию процесса до его поступления на производственный участок.
3.1 Оборудование для обработки листового металла и изготовления прогонов
-
Высокоскоростной Прокатка листового металла: Предназначен для облицовки кровли и стен, имеет оптимизированную глубину ребер для обеспечения структурной целостности.
-
Линии профилирования C/Z-образных прогонов: Оснащен функцией автоматической смены размеров за 10 секунд для максимального увеличения времени безотказной работы производства.
3.2 Специализированные промышленные профили
-
Прокатка стальных дверей и дверных рам: Достижение отделки мебельного качества и малых радиусов скругления углов.
-
Формы для водосточных желобов и труб: Системы непрерывного действия для создания бесшовных дренажных профилей.
-
Стеллажи для поддонов и логистические системы: сверхпрочный профилегибочная машина способно изготавливать высокопрочные стойки и балки для складского хранения.
-
Дорожные ограждения & Кабельные лотки: Разработано с учетом требований безопасности и соответствия стандартам электротехнической инфраструктуры.
3.3 Оборудование для обработки рулонов
Помимо основного профилегибочная машина, we provide the essential “front-end” and “back-end” of the factory:
-
Линии продольной резки: Высокоточная резка для крупномасштабного распределения рулонов.
-
Линии для раскроя по длине и вырубки заготовок: Обеспечение точности формы листа для последующей штамповки или гибки.
IV. Технические компоненты и техническое обслуживание: Анатомия прецизионных технологий.
4.1 Система привода и трансмиссия
Современные линии используют Частотно-регулируемые приводы переменного тока. Передача инфекции Может использоваться цепной привод для экономичных условий и редукторный привод для применений с высоким крутящим моментом. Правильная синхронизация в профилегибочная машина Предотвращает деформацию полосы между стойками.
4.2 Выпрямительные устройства ("Турецкая головка")
Когда профиль выходит из прокатного стана, внутренние напряжения часто вызывают поклон (вертикальная кривизна), прогиб (горизонтальная кривизна) или крутить (осевое вращение). Зная как исправить искривление лука и перекручивание Использование 5-осевого выпрямительного устройства необходимо для любого производства. профилегибочная машина operator aiming for “dead straight” products.
V. Отсечка и вторичные операции: эффективность в движении
Эффективность профилегибочная машина Скорость линии определяется скоростью её самой медленной составляющей. Мы используем Летающий перехват технология, позволяющая избежать остановки прокатного стана, которая может привести к появлению следов на профиле.
-
Сервоприводное отслеживание: Сервомотор синхронизирует скорость отрезной каретки со скоростью перемещения профиля.
-
Гидравлический против. Ротари: Гидравлические ножницы обеспечивают точность при обработке стандартных форм, а роторные пилы используются для сложных архитектурных деталей.
VI. Проектирование оснастки и валков.
The rolls are the “heart” of any профилегибочная машина. Их дизайн определяет успех профиля.
6.1 Выбор материала для роликов
-
Cr12 (сталь D2): Высокоуглеродистая, высокохромистая инструментальная сталь. Известна своей исключительной износостойкостью.
-
Хромирование: Для предотвращения царапин на предварительно окрашенной или нержавеющей стали ролики часто покрывают твердым хромом.
-
Чугунные проставки: Используется между роликами на валу для обеспечения необходимого расстояния без затрат на использование цельной стали.
6.2 Варианты обрабатываемых материалов
Стальные рулоны никогда не бывают идеальными. Различия в толщине (калибре) и пределе текучести могут привести к недостаточной или чрезмерной деформации профиля. Высокое качество профилегибочная машина incorporates adjustable stands that allow operators to fine-tune the “roll gap” to compensate for coil-to-coil variations.
VII. Преодоление распространенных дефектов: руководство по техническому устранению неполадок.
| Дефект | Причина | Инженерное решение 2026 года |
| Краевая волна | Чрезмерное продольное напряжение на краю полосы. | Увеличить количество станций в профилегибочная машина для уменьшения деформации за один проход. |
| Вспышка | Концентрация напряжений на концах профиля среза. | Optimize the final “over-bend” pass and check cutoff die alignment. |
| Повреждение поверхности | Трение между валиком и предварительно окрашенной катушкой. | Использовать Хромированные ролики и автоматизированной смазки. |
| Отклонение машины | Недостаточная жесткость корпуса под нагрузкой. | Обновить до “Torii” style cast-iron stands стяжными планками. |
VIII. Расширенное моделирование и цифровые двойники
В 2026 году профилегибочная машина has entered the era of the “Digital Twin.” By creating a virtual model of the machine, we can:
-
Прогнозирование износа инструмента: Определение момента, когда ролики нуждаются в переточке.
-
Оптимизация энергопотребления: Регулировка скорости вращения привода для достижения максимальной эффективности.
-
Проверка новых профилей: Тестирование дизайна профиля в виртуальной среде. профилегибочная машина перед изготовлением дорогостоящих физических роликов.
IX. Как это сделать?
- Как настроить профилировочный станок для обработки металла определенной толщины: 9 важнейших секретов идеальной точности.
- Как откалибровать станок для профилирования стропильных балок CZ: 9 невероятных секретов идеальной точности.
- Как сравнить двигатели разных марок для вашего профилировочного станка: 7 мощных секретов для достижения максимального крутящего момента
- Как удаленно установить профилировочный станок: 7 невероятных секретов быстрого успеха
- Как работать на двухслойном профилировочном станке: 9 эффективных секретов предотвращения повреждения материала.
- Как отрегулировать ролики профилировочного станка: 11 невероятных секретов идеальной гибки
- Как исправить деформацию и скручивание в изделиях, изготовленных методом прокатки: 5 удивительных секретов для безупречных металлических профилей
- Как настроить профилировочный станок: 9 основных шагов для достижения высочайшей точности.
- Как работать на профилировочном станке: 10 важнейших шагов для безупречного производства.
X. Подробный раздел часто задаваемых вопросов: 21 профессиональный запрос
Это зависит от толщины материала и глубины профиля. Для более глубокого профиля требуется больше точек измерения. профилегибочная машина to keep the “forming angle” gradual.
It allows for FEA simulation to detect “red zones” before any rollers are manufactured, as detailed in our Усовершенствование технологии профилирования: 5 невероятных секретов 2026 года отчет.
Да, используя Дуплексные мельницы С помощью регулируемых проставок или прокладок можно сузить или расширить конструкцию станка.
It reduces tool wear and prevents metal particles from “welding” to the rollers, preserving the surface finish.
Прочная подставка — это фиксированное положение. Подставка на опоре — это модульная конструкция, позволяющая за считанные минуты заменить один комплект профилей другим.
Обратитесь к нашему экспертному руководству по... как исправить искривление лука и перекручивание для пошаговых методов коррекции.
It is the CAD overlay of all bending steps, showing the material’s transition from flat to finished.
Да, хотя для предотвращения захвата материала требуется специальное покрытие валиков.
Скорость вращения высокоскоростных линий может достигать 100 м/мин, хотя для сложных профилей стандартной является скорость 20-40 м/мин.
By using side-roll stands or specialized “flare-control” final passes.
При надлежащем техническом обслуживании стальные вальцы D2 могут производить миллионы метров профиля.
Это конструкция корпуса замкнутого типа (напоминающая японские ворота), обеспечивающая максимальную жесткость.
Да, с помощью летающих штамповочных матриц или вращающихся штамповочных колес.
Для повышения предела текучести требуется большая мощность формования и более значительная компенсация упругого восстановления.
Конкретный слой материала, длина которого не изменяется при изгибе.
Редукторные коробки обеспечивают превосходный крутящий момент и синхронизацию для работы в тяжелых условиях.
Регулярная смазка валов, проверка затяжки болтов и осмотр поверхностей роликов на наличие загрязнений.
Да, с помощью плавучих систем или двухслойных конструкций прокатных станов.
Свойство металла частично возвращаться к своей первоначальной форме после изгиба.
Для длинных изделий и непрерывного производства прокатка значительно более экономически выгодна.
