Профилегибка для гаражных ворот

Короткий ответ: Профилегибка для гаражных ворот превращает предварительно окрашенный стальной или алюминиевый рулон в шарнирно соединённые секции подъёмно-секционных ворот. Она тиснит лицевую сторону, пробивает отверстия под петли и окна, формует кромки шип и паз и за один проход режет каждую панель в размер. Большинство линий работает с рулоном 0,4 до 0,8 mm на скорости 12 до 15 m/min через 18 до 26 формовочных клетей.

Панель это лишь одна часть ворот. Направляющие, петли, пружины, уплотнители и привод поставляются отдельно. Профилегибка для гаражных ворот задаёт форму стыка секций, плоскостность лицевой стороны и положение каждого отверстия под петлю. Стык с отклонением 0,5 mm заставляет ворота заедать в направляющих. Слишком глубокий комплект валков тиснения растрескивает краску на предварительно окрашенном рулоне. Ни тот, ни другой дефект не виден, пока ворота не навешены.

Мы строим линии профилирования с 2005 года и поставили их более чем в 50 стран. Вопросы возвращаются одни и те же: какие профили может вести один стан, сколько стоит соединение, устойчивое к защемлению, в дизайне роликов, и может ли та же линия питать сэндвич-панель. Цифры ниже — те, по которым мы котируем.

Что делает профилегибка для гаражных ворот

Секционные ворота это набор горизонтальных панелей, соединённых петлями. Каждая панель поднимается по направляющей, огибает радиус и ложится плашмя под потолком. Секции нужны две формованные кромки, которые сходятся без зазора, лицевая сторона, остающаяся плоской после пробивки, и отгибы, достаточно жёсткие, чтобы держать саморез петли.

Это другая задача, нежели ламель рольставни или дверная рама. Покупатели иногда просят одну профилегибку для гаражных ворот на все три изделия. У комплектов валков общим остаётся только двигатель, поэтому мы строим отдельные станы.

Часть	Рулон	Изготавливается на	См.
Секционная панель	от 0.4 до 0.8 mm	Эта машина	Эта страница
Ламель рольставни	0,6 до 1,2 mm	Линия для ламелей	машины для ламелей
Дверная рама	1,2 до 2,0 mm	Линия для рам	дверные рамы
Направляющая	1,5 до 2,5 mm	Линия направляющих	дверные направляющие

В разделе о профилегибке для стальных дверей приведён весь ассортимент дверей. Эта страница посвящена только линии для панелей.

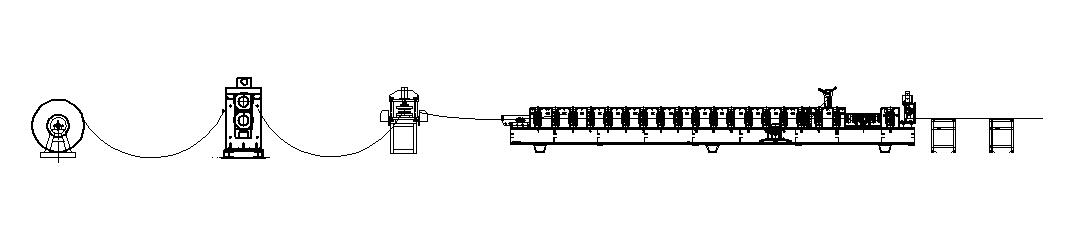

От рулона до панели: схема линии

Полоса входит в профилегибку для гаражных ворот с разматывателя на 3 до 5 t и выходит готовой секцией. Всё между этими точками должно держать приводку, потому что шаг отверстий под петли привязан к длине реза, а длина реза отсчитывается от первого отверстия.

Участок	Назначение	Стандарт	Почему это важно
Разматыватель, 3–5 t	Держит рулон, создаёт натяжение	Да	Задаёт длину прогона
Правильная машина	Убирает изгиб полосы	Да	Изгиб полосы выгибает панель
Валки тиснения	Наносят текстуру дерева или шагрень	Опция	Ужесточает лицевую сторону
Сервоподача, пробивка	Отверстия под петли, ручку и окна	Опция	Шаг привязан к длине реза
Стан, 18 до 26 клетей	Формует лицевую сторону, отгибы и стык	Да	Формует сечение
Отрезка	Режет на длину панели	Да	Задаёт темп выпуска
Приёмный стол	Собирает панели	Да	6 m для панелей 2,5 m

А линию резки на мерные длины работает с тем же классом рулонов, но выдаёт плоский лист. Как только полоса должна нести формованный стык, ей место на профилегибочном стане.

Профили секций и защитный стык

Две панели сходятся в стыке секций. У простой двери это обычный шип и паз, и при изгибе ворот на наружной стороне остаётся небольшая щель. В неё могут попасть пальцы. DASMA 116, действующий с июля 2001 года, требует для бытовых ворот применять вместо него стыки с защитой от защемления либо, как альтернативу, ставить подъёмные ручки снаружи и изнутри.

Защитный стык это самая сложная задача при проектировании валков для профилегибки для гаражных ворот. Сходящиеся кромки формуют так, чтобы выпуклый валик одной секции на всём ходу петли оставался внутри вогнутого паза соседней. Наружная сторона никогда не раскрывается в щель. Чтобы удержать такую форму, нужны 2 до 4 дополнительные клети, более точная настройка зазора валков и, на наших линиях, отдельный комплект кромочных валков с регулировкой прокладками через 0,1 mm.

Мы измеряем готовый стык, а не плоскую поверхность. Профилегибка для гаражных ворот, которая держит ±0,3 mm на стыке, закрывается ровно на всей длине 2,5 m. При большем допуске уплотнительная лента выступает с одного края. С перечнем стандартов DASMA стоит ознакомиться до утверждения чертежа профиля.

Тиснение, пробивка и отрезка

На профилегибке для гаражных ворот тиснение идёт до стана, пока полоса ещё плоская. Пара согласованных валков вдавливает текстуру дерева, шагрень или апельсиновую корку на 0,05 до 0,15 mm в поверхность. На предварительно окрашенном рулоне глубину ограничивает покрытие. При большей глубине грунт трескается вдоль текстуры, и через год на улице это проявляется белой полосой. Полированные валки с твёрдым хромом и контролируемый зазор удерживают рисунок в этом окне.

Пробивка тоже идёт по плоской полосе. Сервоподача подаёт рулон шагами, пресс вырубает отверстия под петли, выемки под ручку и оконные проёмы, а энкодер считает полосу, чтобы отрезка попадала в одну и ту же точку каждого цикла. ±0,2 mm на подаче достаточно для петельной фурнитуры. Оконные штампы обычно и есть причина, по которой покупатели просят быстросменную оснастку.

Отрезка определяет реальный выпуск. Гидравлический рез с остановкой даёт 8 до 10 m/min, когда полосу приходится останавливать под каждую панель. Летучие ножницы не останавливают полосу и выводят линию на 20 до 25 m/min. На панели 2,5 m это разница примерно между 200 и 500 панелями за восьмичасовую смену, без поправки на смену рулонов.

Основные технические параметры

Это диапазоны, под которые мы строим. Профилегибку для гаражных ворот считают по чертежу сечения, поэтому таблица это отправная точка, а не номер модели.

Параметр	Типовой диапазон	Примечание
Рулон	PPGI, GI, алюминий	Предварительная окраска в стандарте
Толщина	от 0.4 до 0.8 mm	27 до 22 gauge
Ширина рулона	300 до 650 mm	Высота секции плюс отгибы
Высота секции	450 до 610 mm	Типичный размер 21 in
Толщина панели	35 до 50 mm	Задаётся пенным заполнителем
Формовочные клети	18 до 26	22 до 30 с защитным стыком
Скорость линии	12 до 15 m/min	20 до 25 с летучими ножницами
Главный привод	5,5 до 7,5 kW	Сервоподача 1,0 до 2,0 kW
Привод тиснения	5,5 до 7,5 kW	Только линии с тиснением
Длина реза	±1,0 mm	±0,5 mm при сервоизмерении
Стык секций	±0,3 mm	Измеряется на стыке
Управление	PLC, HMI, энкодер	Panasonic, Yaskawa, Omron

Профилегибка для гаражных ворот с автоматической настройкой ширины стоит дороже машины с переналадкой проставками, но окупается, когда за неделю завод выпускает три высоты секции. В заметках о профилегибке с быстрой переналадкой вариант с кассетами описан подробнее.

Рулон, покрытие и утеплённые панели

Большинство секционных панелей начинается с рулона горячего цинкования с грунтом и верхним слоем покрытия. На приморском объекте масса цинкового покрытия важнее цвета краски. Под одним и тем же верхним слоем подложка G90 служит намного дольше тонкой G40, а в Американская ассоциация гальванизаторов приведены таблицы покрытий, которыми мы пользуемся, когда заказчик задаёт срок службы. Европейские проекты обычно ссылаются на EN 10346 для подложки и EN 10169 для органического покрытия.

Конструкция	Слои	Работа стана	Применение
Однослойная	Одна стальная обшивка	Один проход	Неотапливаемые гаражи
Двухслойная	Две обшивки, пенополистирол	Два прохода	Бюджетное утепление
С заливкой PU	Две обшивки, пенный заполнитель	Только обшивки	Двери с R 10 to R 18

Для вспененной двери профилегибка для гаражных ворот делает две обшивки. Вспенивание идёт на отдельном прессе, и в чертеже профиля надо оставить место для сцепления пены и посадки торцевых стоек. Это другой продукт, а не ламель рольставни с PU-заполнением, которую заполняют прямо в линии.

Стандарты, которые задают профиль

Стандарты не сертифицируют машину. Они задают геометрию, которую машина должна держать, и из-за них два похожих предложения по профилегибке для гаражных ворот могут различаться числом клетей.

DASMA 116 это правило защитного стыка, описанное выше. ANSI/DASMA 108 это испытание ветровой нагрузкой: собранные ворота нагружают равномерным статическим давлением воздуха ступенями по 5 psf, проверяют при расчётном давлении и при давлении в 1,5 раза выше и бракуют при остаточной деформации или разрушении. В приморских проектах Флориды также требуют заключение Miami-Dade Notice of Acceptance. Класс 50 psf обычно означает обшивки 24 gauge, усилитель на каждой секции и более тяжёлые торцевые стойки.

В США 16 CFR Part 1211 задаёт требования к защите от защемления у автоматических бытовых приводов. Он относится к приводу, а не к панели, но более тяжёлая утеплённая панель меняет расчёт пружин и подбор привода. В Европе вместо этого действует EN 13241.

Уточните, под каким стандартом будут продавать ворота, ещё до постройки профилегибки для гаражных ворот. Добавить пазы под усилители в профиль после нарезки валков означает новый комплект валков.

Согласование линии с остальными частями ворот

Профилегибка для гаражных ворот редко работает одна. Заводу, который выпускает ворота целиком, нужны ещё направляющая, рама, нижняя балка и фурнитура, и шаг отверстий на панели должен совпадать с шагом петель на всех них.

Когда мы считаем дверной комплект, берём один чертёж сечения и настраиваем по одной сетке петель стан для панелей, линию направляющих и линию дверной рамы . На видео линии для панелей гаражных ворот показана работа трёх станов по очереди.

Как составить задание на профилегибку для гаражных ворот

Пришлите с запросом пять позиций: чертёж сечения с узлом стыка, марку рулона и массу покрытия, схему отверстий и положение окон, годовой объём и стандарт, которому должны отвечать готовые ворота. По ним мы зададим число клетей, усилие пробивки, тип отрезки и мощность приводов, а не будем угадывать по каталогу.

Приёмка это прогон, а не буклет. Мы выпускаем 30 панелей из рулона заказчика, затем измеряем стык секций, длину реза, шаг отверстий и плоскостность лицевой стороны на всей длине. Мы также проводим смену рулона и смену оконного штампа, потому что именно эти две операции решают, выйдет ли линия на сменную норму на шестой месяц.

Если вы сравниваете поставщиков, более полную картину дадут наш ассортимент дверей и окон и а также обзор производства дверей . Отправьте чертёж нашей инженерной команде , и мы вернём компоновку, перечень клетей и время цикла от рулона до панели.

Часто задаваемые вопросы о профилегибке для гаражных ворот

Q: Что именно делает профилегибка для гаражных ворот?
A: Она делает горизонтальные стальные секции подъёмно-секционных ворот. Линия тиснит лицевую сторону, пробивает отверстия под петли и окна, формует кромки шип и паз и отгибы и режет каждую панель в размер. Направляющие, петли, пружины и привод изготавливают отдельно.

Q: Может ли одна линия выпускать и секционные панели, и ламели для рольставен?
A: Не на одних валках. Панель это широкая плоская секция с формованными стыковочными кромками, ламель это узкий сцепляющийся изгиб. Практичный ответ это два стана или одна рама с двумя полными комплектами кассет.

Q: Какая толщина рулона нужна линии?
A: Профилегибка для гаражных ворот обычно работает со сталью или алюминием 0,4 до 0,8 mm с предварительной окраской, примерно 27 до 22 gauge. Ворота с ветровым классом идут по верхней границе, 24 gauge или около 0,6 mm. Алюминию нужны другая отделка валков и меньшее усилие формовки.

Q: Обязателен ли узел тиснения?
A: Нет. Профилегибка для гаражных ворот для панелей с гладкой лицевой стороной обходится без него. Тиснение добавляет жёсткости тонкой обшивке и скрывает мелкие вмятины, но на предварительно окрашенном рулоне глубина рисунка должна держаться около 0,05 до 0,15 mm, иначе краска треснет.

Q: Меняет ли защитный стык валки?
A: Да. Нужны выпуклый валик и ответный вогнутый паз на стыковочных кромках, плюс 2 до 4 дополнительные клети и более жёсткий контроль зазора. Рассчитывайте на 22 до 30 клетей вместо 18 до 26.

Q: С какой скоростью работает профилегибка для гаражных ворот?
A: Норма это 12 до 15 m/min через стан. При гидравлическом резе с остановкой фактический темп падает до 8 до 10 m/min. Летучие ножницы не останавливают полосу и выводят линию на 20 до 25 m/min.

Q: Может ли машина выпускать утеплённые PU панели?
A: Профилегибка для гаражных ворот делает две стальные обшивки. Полиуретан заливают на отдельном прессе, поэтому профиль проектируют с учётом сцепления пены и торцевых стоек. Ламель рольставни с PU-заполнением это другой продукт и другая линия.

Q: Что определяет цену?
A: Сначала ширина и толщина рулона, затем число клетей, затем пробивная оснастка и тип отрезки. Рулон 650 mm с защитным стыком, оконными штампами и летучими ножницами стоит примерно вдвое дороже простой линии 400 mm с гидравлической отрезкой.
