Diseño de rodillos de influencia del laminador

Diseño de rollos Debe coincidir con el laminador perfilador. El diseñador de rodillos debe tener todas las dimensiones del equipo relevante y otros datos que puedan influir Diseño de rodillos. De lo contrario, la máquina resultaría muy costosa.

Los tipos de molinos influyen en el diseño de los rodillos

Molino en voladizo

Este tipo de molino limita el ancho de la tira formable a aproximadamente la longitud de los ejes cortos. Si solo se debe formar un borde de una tira ancha, entonces el borde opuesto debe guiarse adecuadamente. En este caso, es más práctico que todo el material utilizado para el conformado se tome desde el lado de accionamiento y ubique la guía de la hoja en el lado del operador de los rodillos.

Molino dúplex

Dos trenes de laminación en voladizo, enfrentados entre sí, que conforman simultáneamente ambos bordes de la banda, se denominan trenes de laminación dúplex. Ajustar uno o ambos trenes de laminación hacia dentro y hacia fuera permite el conformado de rollos de diversos anchos dentro de los límites del tren de laminación.

1. La longitud máxima del rollo es limitada.
2. La presión de formación de los extremos de los rodillos puede doblar los ejes.
3. Para producir perfiles más anchos, el laminador debe estar equipado con soportes entre los soportes de perfilado.
4. La longitud mínima del perfil más corto no debe ser inferior al doble de la distancia entre los soportes de los rodillos más 50 mm.
5. Este molino necesita más guías para evitar sesgos.

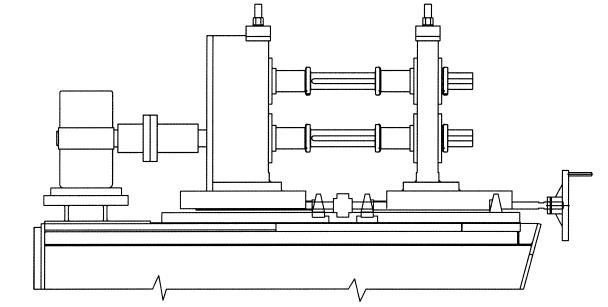

Molino de eje pasante dúplex

Molino estándar

La mayoría de los laminadores perfiladores tienen ejes soportados por rodamientos en ambos extremos. La mayoría de los factores mencionados anteriormente y varios otros deben considerarse para los laminadores estándar.

Ver más>> : Diseño de máquinas perfiladoras
