Nueva máquina perfiladora de perfiles de sección rectangular integrada de diseño nuevo

Nueva máquina de viga de caja integrada de diseño nuevo Está diseñada para producir vigas cajón y no requiere una máquina de unión de vigas cajón adicional. Permite ahorrar en costos de material y mano de obra.

---

¿Qué es una viga cajón?

Como sabemos, vigas de caja No tienen escalón empotrado, sino cuatro lados planos como una caja. Todas las vigas de carga se montan normalmente sobre una columna vertical mediante remaches o ganchos integrados. Algunos sistemas utilizan un clip o perno adicional para fijar la viga a la columna.

Vigas de caja tradicionales

Como es habitual, las vigas cajón se componen de dos perfiles C idénticos unidos para formar una caja. La viga cajón es la más resistente en comparación con otros tipos de vigas. Ver más detalles: Máquina perfiladora de vigas cajón

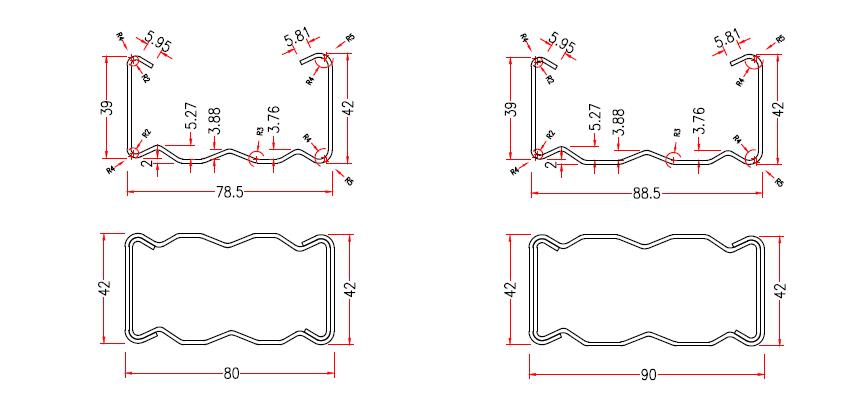

Vigas de caja de diseño más reciente

Las nuevas vigas cajón de diseño autoensamblado permiten ahorrar material de 80-90 mm de ancho, así como costes de mano de obra. Sin embargo, su capacidad será de aproximadamente 88-901 TP3T en comparación con las vigas tradicionales.

Componentes de máquina de viga de caja de nuevo diseño

1.  Desenrollador hidráulico de 5 toneladas
2. Alimentador y guía
3. Laminadora
4. Unidad de corte sin parada
5. Panel de control
6. Tabla de colección

Proceso de línea de máquinas formadoras de perfiles de sección rectangular

Breve introducción a la nueva máquina de viga cajón de diseño

1. Rango de espesor: 1,5-2,0 mm
2. Tipo: Beli100-200
3. Potencia del motor: 18,5 kW * 2
4. Tipo de transmisión: Caja de cambios con junta universal
5. Velocidad de la línea: 15-20 m/min
6. Material del rodillo: GCR 15, dureza 58-62°
7. Material del eje: 40 CR, diámetro de 80 mm
8. Pasos de formación: 24-28
9. Estructura: Tipo casete de hierro fundido
10. Ajuste el espaciador dividido para producir canales en C de diferentes tamaños.
11. Todas las partes accionadas estarán cubiertas por redes de seguridad.
12. Equipada con enderezadora para asegurar que el producto quede recto.
13. Potencia de corte de la sierra: 15 kW
14. Material desperdiciado: 4 mm
15. Sistema de control por computadora: PLC Siemens
16. Codificador: Marca Omron
17. Convertidor de frecuencia: Yaskawa
18. Pantalla táctil: MCSG
19. Alimentación del sistema controlado: Protección contra sobrecargas
20. Tensión y corriente: 380 V, 50 Hz, trifásica

Compañía de la Industria Believe Disponemos de una gama completa de máquinas perfiladoras para sistemas de estanterías para palets. Por ejemplo: Máquina de estanterías verticales, conformado de rodillos de vigas de caja, Máquina para paneles de estanterías, máquina para vigas escalonadas, etc. Contáctanos Para obtener más información
