Новая конструкция интегрированной профилегибочной машины для производства коробчатых балок

Новая конструкция интегрированного станка для производства коробчатых балок Предназначен для производства коробчатых балок и не требует использования дополнительного кромкозагибочного станка. Это позволит сэкономить на материале и рабочей силе.

---

Что такое коробчатая балка?

Как мы знаем, Коробчатые балки Не имеют уступа, вместо этого имеют четыре плоские стороны, как у коробки. Все несущие балки обычно крепятся к вертикальной стойке рамы с помощью встроенных заклёпок или крюков. В некоторых системах для фиксации балки на стойке используется дополнительный зажим или болт.

Традиционные коробчатые балки

Как правило, коробчатые балки изготавливаются из двух одинаковых С-образных профилей, вложенных друг в друга, образуя короб. Коробчатые балки являются самыми прочными по сравнению с другими типами балок. Подробнее: Профилегибочная машина для производства коробчатых балок

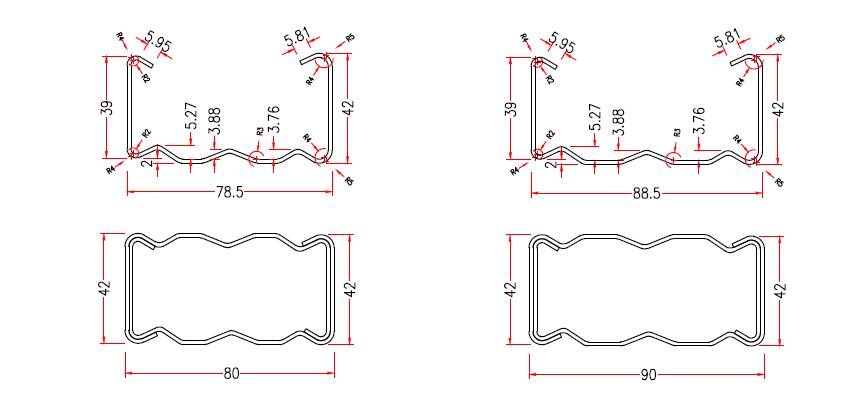

Коробчатые балки новейшей конструкции

Новая конструкция коробчатых балок самосборная. Это позволит сэкономить 80–90 мм материала и снизить трудозатраты. Однако грузоподъемность составит около 88–901 тонны/тонн по сравнению с традиционными балками.

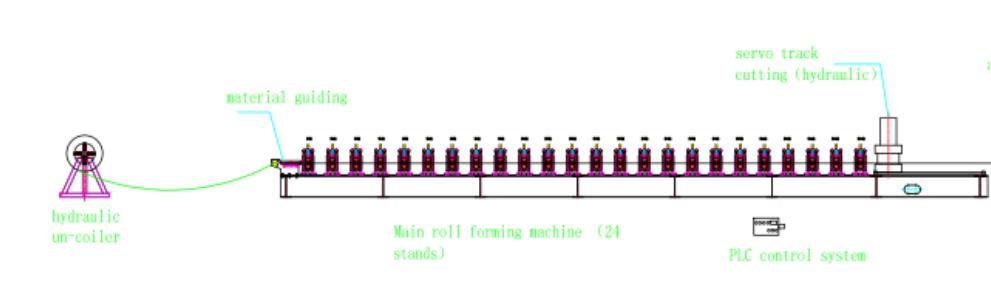

Новые компоненты коробчатой балочной машины

1.  5-тонный гидравлический разматыватель
2. Кормушка и проводник
3. Профилегибочный стан
4. Бесперебойный отрезной блок
5. Управляемая панель
6. Стол для сбора

Процесс производства профилегибочной машины для коробчатых балок

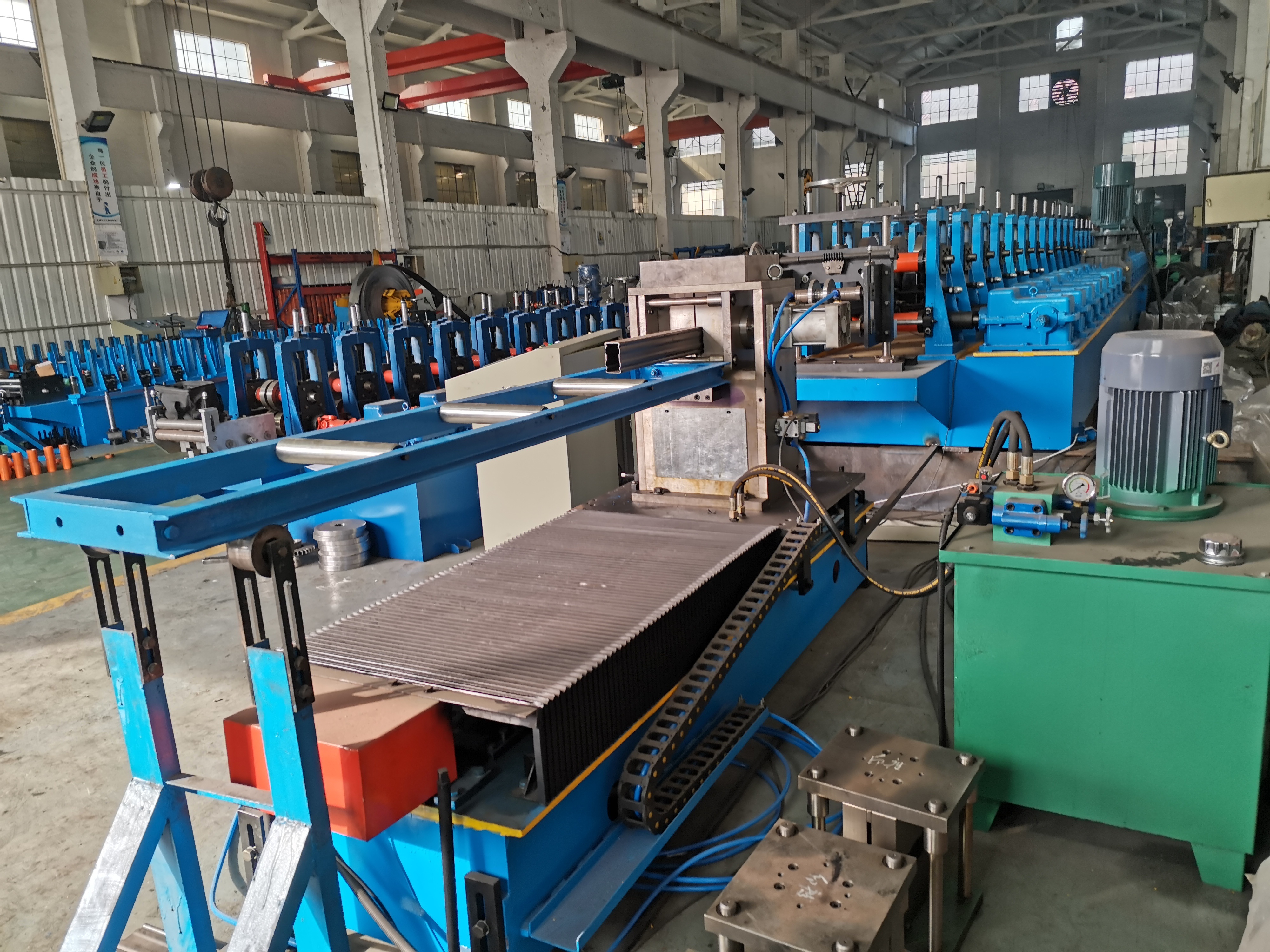

Краткое описание новой конструкции станка для производства коробчатых балок

1. Диапазон толщины: 1,5-2,0 мм
2. Тип: Бели100-200
3. Мощность двигателя: 18,5 кВт * 2
4. Тип трансмиссии: коробка передач с карданным шарниром
5. Скорость линии: 15-20 м/мин
6. Материал ролика: GCR 15, HRD 58-62°
7. Материал вала: 40 CR, диаметр 80 мм
8. Шаги формования: 24-28
9. Конструкция: чугунная кассетного типа
10. Отрегулируйте разделительную проставку, чтобы получить разные размеры каналов C.
11. Все приводные части будут закрыты защитными сетками.
12. Оснащен выпрямителем, обеспечивающим прямолинейность изделия.
13. Мощность пилы: 15 кВт
14. Расход материала: 4 мм
15. Компьютерная система управления: Siemens PLC
16. Кодировщик: бренд Omron
17. Преобразователь частоты: Yaskawa
18. Сенсорный экран: MCSG
19. Контролируемая мощность системы: защита от перегрузки
20. Напряжение и ток: 380 В, 50 Гц, 3 фазы
